低温闸阀 |
产品名称: | 低温闸阀 | ||||||
型号: | DZ40W/Y | ||||||
口径: | DN20-400 | ||||||
压力: | 1.6-10.0MPa | ||||||
材质: | 锻钢、低温钢、不锈钢 | ||||||
|
|||||||
您正在浏览:【低温闸阀】 |
低温闸阀详细介绍
低温闸阀产品概述:
低温闸阀产品特点:
低温闸阀适用介质:
低温闸阀执行标准:
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
JB/T7749 |
GB12221 |
JB79 |
Gb9131 |
JB/T9092 |
低温闸阀压力试验:
公称压力PN |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
水密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
上密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
气密封试验 |
0.4-0.7 |
低温闸阀零件材料:
体盖板 |
阀杆 |
密封面 |
垫片 |
填料 |
工作温度 |
适用介质 |
ZGoCrMNVAI低温高压铸钢 |
1Cr7Ni12 |
STL/STL |
1Cr13/柔性石墨
低温石棉
|
PTFE浸聚四氟乙
烯石棉绳
柔性石墨
|
-46 |
丙烷/炳烯
甲醇/乙烷
煤气/液氨
|
LCB |
||||||
ZGoCrMNVAI低温高压铸钢 |
-60 |
|||||
LC1 |
||||||
ZGoCrMNVAI低温高压铸钢 |
-73 |
|||||
LC2 |
||||||
ZGoCrMNVAI低温高压铸钢 |
1Cr18Ni9Ti |
-101 |
||||
LC3 |
||||||
ZGoCrMNVAI低温高压铸钢 |
-115 |
|||||
LC4 |
||||||
ZGoCrMNVAI低温高压铸钢 |
-196 |

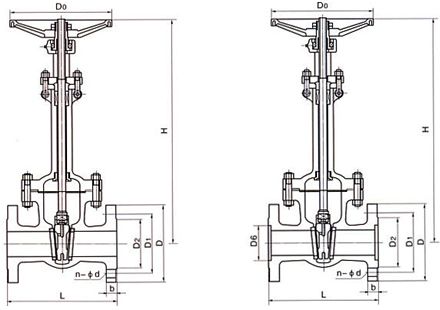

低温闸阀连接尺寸:
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
凸面法法
RF
DZ40Y-16LCB
DZ40Y-16LC1
DZ40Y-16LC2
DZ40Y-16LC3
DZ40Y-16LC4
DZ40Y-16P
DZ40Y-16R
|
20 |
150 |
105 |
75 |
55 |
14 |
4-Φ14 |
320 |
140 |
25 |
160 |
115 |
85 |
65 |
14 |
4-Φ14 |
350 |
160 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-Φ18 |
385 |
180 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-Φ18 |
420 |
220 |
|
50 |
250 |
160 |
125 |
100 |
16 |
4-Φ18 |
540 |
240 |
|
65 |
265 |
180 |
145 |
120 |
18 |
4-Φ18 |
610 |
240 |
|
80 |
280 |
195 |
160 |
135 |
20 |
8-Φ18 |
690 |
280 |
|
100 |
300 |
215 |
180 |
155 |
20 |
8-Φ18 |
780 |
300 |
|
125 |
325 |
245 |
210 |
185 |
22 |
8-Φ18 |
930 |
320 |
|
150 |
350 |
280 |
240 |
210 |
24 |
8-Φ23 |
980 |
350 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-Φ26 |
1180 |
400 |
|
250 |
450 |
105 |
355 |
320 |
30 |
12-Φ30 |
1390 |
450 |
|
300 |
500 |
460 |
410 |
375 |
30 |
12-Φ30 |
1620 |
500 |
|
350 |
550 |
520 |
470 |
435 |
34 |
16-Φ34 |
1810 |
500 |
|
400 |
600 |
580 |
525 |
485 |
36 |
16-Φ36 |
1970 |
550 |
|
2.5MPa |
20 |
150 |
105 |
75 |
55 |
16 |
4-Φ16 |
320 |
140 |
凸面法法
RF
DZ40Y-25LCB
DZ40Y-25LC1
DZ40Y-25LC2
DZ40Y-25LC3
DZ40Y-25LC4
DZ40Y-25P
DZ40Y-25R
|
25 |
160 |
115 |
85 |
65 |
16 |
4-Φ16 |
350 |
160 |
32 |
180 |
135 |
100 |
78 |
18 |
4-Φ18 |
385 |
180 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-Φ18 |
420 |
200 |
|
50 |
250 |
160 |
125 |
100 |
20 |
4-Φ20 |
540 |
240 |
|
65 |
265 |
180 |
145 |
125 |
22 |
8-Φ22 |
510 |
240 |
|
80 |
280 |
195 |
160 |
135 |
22 |
8-Φ22 |
690 |
280 |
|
100 |
300 |
230 |
190 |
160 |
24 |
8-Φ24 |
780 |
300 |
|
125 |
325 |
270 |
220 |
188 |
28 |
8-Φ28 |
930 |
300 |
|
150 |
350 |
300 |
250 |
218 |
30 |
8-Φ30 |
980 |
320 |
|
200 |
400 |
360 |
310 |
278 |
34 |
12-Φ34 |
1180 |
360 |
|
250 |
450 |
425 |
370 |
332 |
36 |
12-Φ36 |
1390 |
400 |
|
300 |
500 |
485 |
430 |
390 |
40 |
16-Φ40 |
1620 |
450 |
|
350 |
550 |
550 |
490 |
448 |
44 |
16-Φ44 |
1810 |
500 |
|
400 |
600 |
610 |
550 |
505 |
48 |
16-Φ48 |
1990 |
560 |
