燃气气动紧急切断阀 |
产品名称: | 燃气气动紧急切断阀 | ||||||
型号: | QDQ421F | ||||||
口径: | DN25-200 | ||||||
压力: | 1.6-6.4MPa | ||||||
材质: | 铸钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【燃气气动紧急切断阀】 |
燃气气动紧急切断阀详细介绍
燃气气动紧急切断阀介绍:
燃气气动紧急切断阀电控的工作原理:

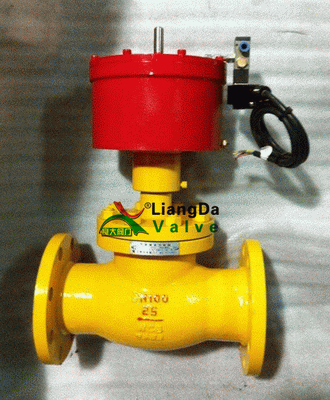

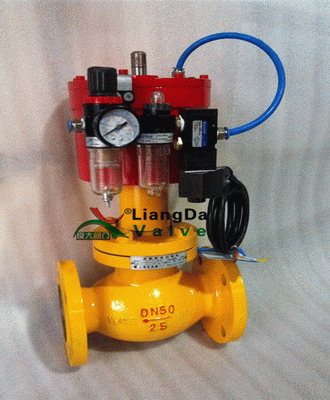

燃气气动紧急切断阀产品实物图:
燃气气动紧急切断阀性能规范:
压力等级 | 2.5/4.0Mpa | 气缸工作压力 | ≤2.0Mpa |
使用温度 | -40~+80℃ | 气缸使用介质 | 氮气`无水空气 |
使用介质 | 天然气,液化气, | 熔闭时间 | ±70℃ |
关闭时间 | ≤5秒 | 气缸开启压力 | ≥0.5-0.7Mpa |
燃气气动紧急切断阀零件材料:
零件名称 | 材 料 |
阀体阀盖 | 碳素钢 |
气缸, 活塞 | 球墨铸铁 |
密封圈, O型圈 | 聚四氟乙烯,丁晴橡胶 |
弹簧 | 50CrVA(弹簧钢) |

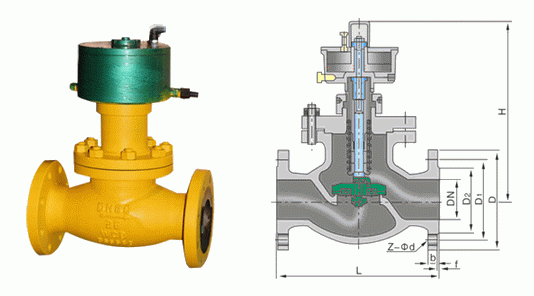

燃气气动紧急切断阀外形结构图:
燃气气动紧急切断阀连接尺寸:
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
z-d |
15 |
130 |
215 |
95 |
65 |
45 |
16 |
2 |
4-14 |
20 |
150 |
255 |
105 |
75 |
55 |
16 |
2 |
4-14 |
25 |
160 |
285 |
115 |
85 |
65 |
16 |
2 |
4-14 |
32 |
180 |
300 |
135 |
100 |
78 |
18 |
2 |
4-18 |
40 |
200 |
320 |
145 |
110 |
85 |
18 |
2 |
4-18 |
50 |
230 |
380 |
160 |
125 |
100 |
20 |
3 |
4-18 |
65 |
290 |
420 |
180 |
145 |
120 |
22 |
3 |
8-18 |
80 |
310 |
450 |
195 |
160 |
135 |
22 |
3 |
8-18 |
100 |
350 |
520 |
230 |
190 |
160 |
24 |
3 |
8-23 |
125 |
400 |
558 |
270 |
220 |
188 |
28 |
3 |
8-23 |
150 |
480 |
750 |
300 |
250 |
218 |
30 |
3 |
8-25 |
200 |
600 |
950 |
360 |
310 |
278 |
34 |
3 |
12-25 |
250 |
650 |
1050 |
425 |
370 |
322 |
36 |
3 |
12-30 |
300 |
750 |
1120 |
485 |
430 |
390 |
40 |
3 |
16-30 |
