当前位置：首页 >> 陶瓷阀门 >> 陶瓷闸阀 >> 陶瓷闸阀

更新时间 2024-12-22 0:10:54

陶瓷闸阀

产品名称：

陶瓷闸阀

型号：

Z41TC

口径：

DN50-500

压力：

1.6-10.0MPa

材质：

铸钢、不锈钢

良大优势：	1、质量稳定：实行全过程质量监控细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！
订货须知：	请您尽量提供详细参数 ①名称 ②型号 ③口径 ④压力 ⑤材质 ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件
良大服务：	提供全套流体控制解决方案，良大阀门售前、售中、售后专业服务。

您正在浏览：【陶瓷闸阀】

陶瓷闸阀详细介绍

陶瓷闸阀产品概述：

Z41TC陶瓷闸阀适用于公称压力PN1.6～10.0Mpa，工作温度-29～540℃的石油、化工、矿山、冶金、电力行业等各种工况的管路上，切断或接通管路介质。特别是用于排灰、排渣系统，放料、排污系统中，其使用寿命比普通合金密封面阀门提高10倍以上。

陶瓷闸阀结构特点：

1、密封可靠、性能优良、造型美观、互换性好。

2、闸板、阀座密封面采用最新工程陶瓷材料，按引进美国的先进工艺研制开发制造而成，耐磨、耐高温、耐腐蚀、抗擦伤性能特强，其使用寿命比普通合金材质密封面高10倍以上。

3、阀体通道和内腔可镶装及喷涂陶瓷衬里，可与陶瓷衬里管道连接组成耐磨管路系统，用于排灰排渣及放料排污系统可有效地延长系统的使用寿命。

4、采用高性能填料。

5、传动方式有手动、齿轮传动、电动、气动等，满足各种工程需要及用户要求。

陶瓷闸阀制造标准：

设计与制造：GB12234

结构长度：GB12221

压力温度等级：GB9131

连接法兰：JG/T79 GB9113 HG20593-20635

试验与检验：GB13927 JB/T9092

陶瓷闸阀性能规范：

型号Type	公称压力(MPa) Nominal pressure	试验压力(MPa) Test pressure		工作温度(℃) Working temperature	适用介质Applicable medium
		强度Intensity	密封(液) The seal
Z41TC	1.6	2.4	1.8	≤350℃	液体、灰、固体等介质Liquid, ash, solid medium
	2.5	3.8	2.8	≤200℃
	4.0	6.0	4.4
	6.4	9.6	7.0

陶瓷闸阀零件材料：

零件名称 Part name	材料编号Material serial number
阀体 Body	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti
阀盖 Bonnet	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti
阀板 Disc	WCB+工程陶瓷WCB+ engineering ceramics	ZGCr5Mo+工程陶瓷ZGCr5Mo+ engineering ceramics	ZG1Cr18Ni9Ti+工程陶瓷ZG1Cr18Ni9Ti+ engineering ceramics
阀座 Seat	工程陶瓷engineering ceramics	工程陶瓷engineering ceramics	工程陶瓷engineering ceramics
阀杆 Stem	2Cr13	25Cr2MoV	1Cr18Ni9Ti
阀杆螺母 Yoke nut	2CuAL1OFe3	2CuAL1OFe3	2CuAL1OFe3

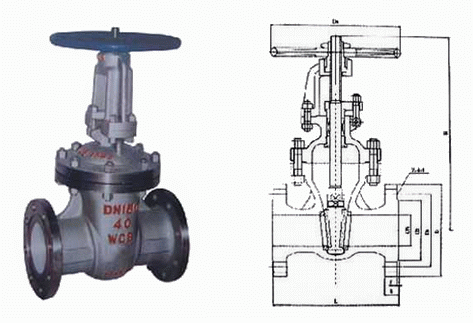

陶瓷闸阀外形结构图：

陶瓷闸阀连接尺寸：

公称压力Nominal Pressure	公称通径Nominal Diameter	尺寸Diameter
公称压力Nominal Pressure	公称通径Nominal Diameter	L	D	D1	D2	b-f	Z-Φd	H	Do
1.6	50	250	160	125	100	18-3	4-18	358	240
	65	265	180	145	120	18-3	4-18	373	240
	80	280	195	160	135	20-3	8-18	435	280
	100	300	215	180	155	20-3	8-18	500	300
	125	325	245	210	185	22-3	8-18	614	320
	150	350	280	240	210	24-3	8-23	671	360
	200	400	335	295	265	26-3	12-23	818	400
	250	450	405	335	320	30-3	12-25	969	450
	300	500	460	410	375	30-4	12-25	1145	560
	350	550	520	470	435	34-4	16-25	1280	640
	400	600	580	525	485	36-4	16-30	1452	640
	450	650	640	585	545	40-4	20-30	1541	720
	500	700	705	650	608	44-4	20-34	1676	720
2.5	50	250	160	125	100	20-3	4-18	358	240
	65	265	180	145	120	22-3	8-18	373	240
	80	280	195	160	135	22-3	8-18	435	280
	100	300	230	190	160	24-3	8-23	500	300
	125	325	270	220	188	28-3	8-25	614	320
	150	350	300	250	218	30-3	8-25	674	360
	200	400	360	310	278	34-3	12-25	818	400
	250	450	425	370	332	36-3	12-30	969	450
	300	500	485	430	390	40-4	16-30	1145	560
	350	550	550	490	448	44-4	16-34	1280	640
	400	600	610	550	505	48-4	16-34	1452	640
	450	650	660	600	555	50-4	20-34	1541	720
	500	700	730	660	610	52-4	20-41	1676	720

公称压力Nominal Pressure	公称通径Nominal Diameter	尺寸Diameter
公称压力Nominal Pressure	公称通径Nominal Diameter	L	D	D1	D2	b-f	F2	Z-Φd	H	Do
4.0	50	250	160	125	100	20-3	4	4-18	371	280
	65	280	180	145	120	22-3	4	8-18	391	280
	80	310	195	160	135	22-3	4	8-18	455	320
	100	350	230	180	160	24-3	4.5	8-23	551	360
	125	400	270	220	188	28-3	4.5	8-25	628	400
	150	450	300	250	218	30-3	4.5	8-25	708	400
	200	550	375	320	282	38-3	4.5	12-30	885	450
	250	650	445	385	345	42-3	4.5	12-34	906	560
	300	750	510	450	408	46-4	4.5	16-34	1203	640
	350	850	570	510	465	52-4	5	16-34	1341	640
	400	950	655	585	535	58-4	5	16-41	1492	720
6.4	80	310	210	170	140	30-3	4.5	8-23	570	300
	100	350	250	200	168	32-3	4.5	8-25	700	300
	125	400	295	240	202	36-3	4.5	8-30	780	350
	150	450	340	280	240	38-3	4.5	8-34	850	350
	200	500	405	345	300	44-3	4.5	12-34	1035	400
	250	650	470	400	352	48-3	4.5	12-41	1050	560
	300	750	530	460	412	54-4	4.5	16-41	1470	640

提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【陶瓷闸阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
