水流指示器
| 法兰式水流指示器 |
 |
产品名称： | 法兰式水流指示器 | |||||
| 型号： | ZSJZ | ||||||
| 口径： | DN50-200 | ||||||
| 压力： | 1.0-1.6MPa | ||||||
| 材质： | 铸铁、球铁、铸钢 | ||||||
|
|||||||
| 您正在浏览：【法兰式水流指示器】 | |||||||
法兰式水流指示器详细介绍
法兰式水流指示器概述：
法兰式水流指示器用于自动喷水灭火系统中将水流信号转换成电信号的一种报警装置。是自动喷水灭火系统中的辅助报警装置。
法兰式水流指示器用途：
一般安装在系统各分区的配水干管或配水管上，可将水流动的信号转换为电信号，对系统实施监控，报警的作用。该水流指示器是由本体，微动开关，桨板，法兰(或螺纹)三通等组成。当系统某区发生火警，喷头喷水时，该管网中水流动的信号转换为电信号输出，传至模块或控制中心显示火灾位置，实现区域报警。当喷头停止喷水，桨板又自动复位到伺服状态，报警消失。水流指示器包括法兰式水流指示器、马鞍式水流指示器、螺纹式水流指示器、焊接式水流指示器。
法兰式水流指示器性能参数：
法兰式水流指示器性能参数：
| 法兰式水流指示器基本参数 | |
| 规格 | DN50-DN200 |
| 工作压力 | 1.2MPa |
| 灵敏度 | 报警流量≤37.5L/MIN |
| 触点容量 | DC 24V 0.5-0.1A |
| 触点输出 | 常开和常闭各一对 |
| 延迟时间 | 2-90s |

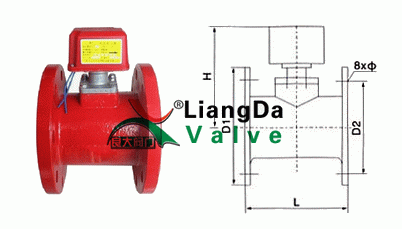

法兰式水流指示器结构图：
法兰式水流指示器外形尺寸：
型号 |
公称直径 |
长度L |
高度H |
阀体外径 |
沟槽直径 |
连接方式 |
ZSJZ-F-80-1.2 |
80 |
214 |
142 |
88.9 |
84.9 |
法兰连接 |
ZSJZ-F-100-1.2 |
100 |
214 |
145 |
108 |
103.7 |
法兰连接 |
ZSJZ-F-100-1.2 |
100 |
214 |
145 |
114.3 |
110.1 |
法兰连接 |
ZSJZ-F-150-1.2 |
150 |
234 |
170 |
159 |
154.5 |
法兰连接 |
ZSJZ-F-150-1.2 |
150 |
234 |
170 |
165.1 |
160.8 |
法兰连接 |
ZSJZ-F-150-1.2 |
150 |
234 |
170 |
168.3 |
164.4 |
法兰连接 |
