手动管夹阀
不锈钢管夹阀 |
产品名称: | 不锈钢管夹阀 | ||||||
型号: | GJ41X | ||||||
口径: | DN25-300 | ||||||
压力: | 0.6-1.6MPa | ||||||
材质: | 不锈钢 | ||||||
|
|||||||
您正在浏览:【不锈钢管夹阀】 |
不锈钢管夹阀详细介绍
不锈钢管夹阀主要特点:
不锈钢管夹阀,又名不锈钢夹管阀,不锈钢胶管阀,由左右不锈钢阀体,橡胶管套、大小阀杆、上下闸板、拉杆、托架、手轮等零件组成。耐磨、防腐、抗冻、密封性能好,只须更换胶套即完好如新,阀体可永久使用,寿命是普通阀门的4-6倍。驱动方式有手动、气动、电动等多种方式,也可按客户需求定制非标产品。
不锈钢管夹阀工作原理:
当顺时针转动手轮时,使大小阀杆同时带动上下压板,压缩管套进行关闭。反转即行开启,这样压板在拉杆之间上下往复运动完成阀门开闭工作。
不锈钢管夹阀注意事项:
另外,因橡胶管套承受力小,因此在开关时,操作人员旋转手轮时只要感到适量抵触,均己达到开闭极点,切勿尽力或多人辅助,禁用其他工具开闭。
不锈钢管夹阀注意事项:
另外,因橡胶管套承受力小,因此在开关时,操作人员旋转手轮时只要感到适量抵触,均己达到开闭极点,切勿尽力或多人辅助,禁用其他工具开闭。
不锈钢管夹阀主要参数:
1.适用范围:化工,石油、发电、碱厂、选矿、水泥、选煤、非金属等行业,可快速控制管路浓度砂粒状流量与截止。
2.使用介质:纸浆、污水、矿渣、煤渣、泥沙等。
3.适用温度:-30-85℃,更高温度特殊说明,另外定制。
4.公称压力:0.6-1.6Mpa(定货说明)。
5.法兰执行标准:(JB/80-91)。
不锈钢管夹阀主要零件材料:
名称: 材料
阀体: 不锈钢
套管: 橡胶
阀杆: 铸铜、碳钢
压板: 铸铁
拉杆: 铸铁
托架: 球墨铸铁
手轮: 铸铁

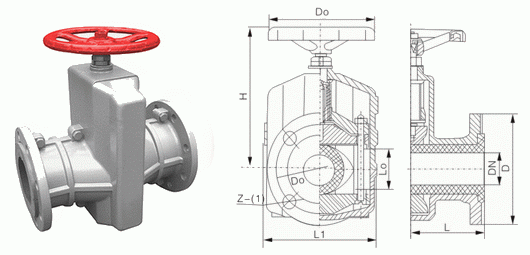

不锈钢管夹阀外形结构图:
不锈钢管夹阀主要外形连接尺寸:不锈钢管夹阀安装及维修:
1.我公司生产的管夹阀尺寸符合机械工业部标准,出厂前经过试压,GJ41X-6P按规定10Kg/cm2,GJ41X-10P按规定16Kg/cm2试压按持续5分钟无泄漏,安装时不必拆洗调整更动。
2.本阀门在管道上任意安装,没有介质流向限制,久时使用,如有磨损或泄漏只需将阀体拆下,调换新管套,其阀体可长期使用,经济实惠。
3.将电触槽下方伸出地面塑料管插入小阀门一端胶管,另一端把我司配套供应塑料管插入,出口伸向电触槽然后用铜丝或不锈钢箍扎紧二端。
4.使用久时,如有磨损或泄漏只要打开左右阀体调换管套,阀门可长期使用。
5.本阀门安装简单,使用方便,维护轻松。
5.本阀门安装简单,使用方便,维护轻松。
不锈钢管夹阀外形结构图:
公称通径 (DN) |
公称压力 (MPa) |
工作压力 (MPa) |
L |
L1 |
D |
D1 |
Z-Φ |
H |
A |
重量 (kg) |
25 |
0.6 |
0.6 |
160 |
124 |
115 |
85 |
4-14 |
|
|
|
32 |
165 |
145 |
140 |
100 |
4-18 |
|
|
|
||
40 |
190 |
157 |
150 |
110 |
4-18 |
|
|
|
||
50 |
210 |
160 |
160 |
125 |
4-18 |
|
|
|
||
65 |
250 |
199 |
180 |
145 |
4-18 |
|
|
|
||
80 |
300 |
222 |
195 |
160 |
4-18 |
|
|
|
||
100 |
350 |
250 |
215 |
180 |
8-18 |
|
|
|
||
125 |
430 |
318 |
245 |
210 |
8-18 |
|
|
|
||
150 |
500 |
350 |
280 |
240 |
8-23 |
1000 |
265 |
|
||
200 |
0.4 |
0.4 |
650 |
446 |
335 |
295 |
8-23 |
1174 |
330 |
|
250 |
800 |
516 |
395 |
350 |
12-23 |
|
|
|
||
300 |
950 |
562 |
445 |
400 |
12-23 |
|
|
|
||
采用标准 设计与制造:Q/JBGN02 结构长度:Q/JBGN02 法兰连接尺寸:JB78(PN1.0MPa) |
