奥衬管夹阀
奥衬管夹阀 |
产品名称: | 奥衬管夹阀 | ||||||
型号: | GJ41X | ||||||
口径: | DN50-400 | ||||||
压力: | 0.6-1.6MPa | ||||||
材质: | 铝合金、铸铁、铸钢等 | ||||||
|
|||||||
您正在浏览:【奥衬管夹阀】 |
奥衬管夹阀详细介绍
奥衬管夹阀概述:
奥衬管夹阀又名奥衬夹管阀,奥衬胶管阀,由阀体、橡胶管套、大小阀杆、上下闸板、拉杆、托架、手轮等零件组成。耐磨、防腐、抗冻、密封性能好,只须更换胶套即完好如新,阀体可永久使用,寿命是普通阀门的4-6倍。驱动方式有手动、气动、电动等多种方式,也可按客户需求定制非标产品。
奥衬管夹阀应用领域:
奥衬管夹阀在当代工业中,常用一些含有颗粒、粉末、纤维、粘浆等磨损性物质的固体或液体产品经由管道输送,或者一些化学过程中带有腐蚀性的介质时,夹管阀就是理想的选择。
奥衬管夹阀可用于:污水处理厂(污泥处理、沙砾清理、原污水、石灰、炭泥)电厂(FGD系统、除灰系统、煤输送)采矿(尾矿、浮选控制、排泥管线、尾矿充填、各种其他浆液)化学过程(腐蚀性和磨损性介质、粉末、颗粒)以及造纸厂、纸浆厂、电子工业、食品工业、水泥、沙子、玻璃和工业污水处理厂等很多领域。
奥衬管夹阀性能规范:
奥衬管夹阀主要零件材料:
奥衬管夹阀性能规范:
公称通径DN(mm) |
公称压力PN(MPa) |
试验压力(MPa) |
工作温度(℃) |
适用介质 |
|
壳体 |
密封 |
||||
50~250 |
0.6 |
0.9 |
0.6 |
≤60 |
矿浆、液体磨料、干湿性粒状混合物及一般腐蚀性介质 |
300~400 |
0.4 |
0.6 |
0.4 |
零件名称 |
法兰、支架座、压杆、支架、手轮连接套 |
皮管 |
顶丝 |
阀杆、支架轴 |
材料 |
灰铸铁 |
编织橡胶 |
40Cr |
碳素钢 |

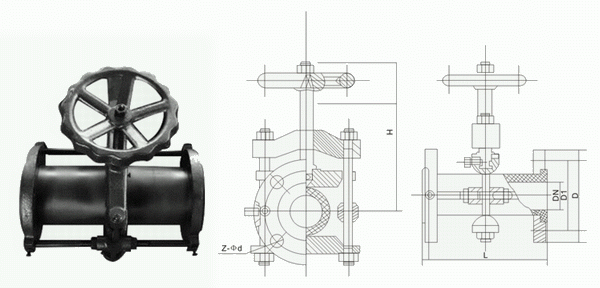

奥衬管夹阀外形连接尺寸:
公称通径DN(mm) |
主要尺寸 |
||||
L |
H |
D |
D1 |
Z-Φd |
|
50 |
210 |
215 |
160 |
125 |
4-Φ18 |
80 |
300 |
275 |
195 |
160 |
4-Φ18 |
100 |
350 |
315 |
215 |
180 |
8-Φ18 |
125 |
430 |
350 |
240 |
210 |
8-Φ23 |
150 |
500 |
400 |
280 |
240 |
8-Φ23 |
200 |
650 |
530 |
335 |
275 |
8-Φ23 |
250 |
800 |
615 |
390 |
350 |
12-Φ23 |
300 |
950 |
720 |
440 |
400 |
12-Φ23 |
350 |
1100 |
800 |
500 |
460 |
16-Φ23 |
400 |
1250 |
890 |
565 |
515 |
16-Φ23 |
提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【奥衬管夹阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
