气动管夹阀
| 气动管夹阀 |
 |
产品名称： | 气动管夹阀 | |||||
| 型号： | GJ641X | ||||||
| 口径： | DN25-300 | ||||||
| 压力： | 0.6-1.6MPa | ||||||
| 材质： | 铝合金、铸铁、铸钢等 | ||||||
|
|||||||
| 您正在浏览：【气动管夹阀】 | |||||||
气动管夹阀详细介绍
气动管夹阀概述：
气动管夹阀可为常开型、常闭型，又名气动夹管阀，气动胶管阀，由气缸，左右阀体、橡胶管套、大小阀杆、上下闸板、拉杆、托架、手轮等零件组成。耐磨、防腐、抗冻、密封性能好，只须更换胶套即完好如新，阀体可永久使用，寿命是普通阀门的4-6倍。驱动方式有手动、气动、电动等多种方式，也可按需求定制非标产品。
气动管夹阀工作原理：
气动头通气时，使阀杆向下运动来带动上下压板以压缩套管进行关闭，反之即开启。压板在拉杆之间上下往复运动完成阀门开闭工作。

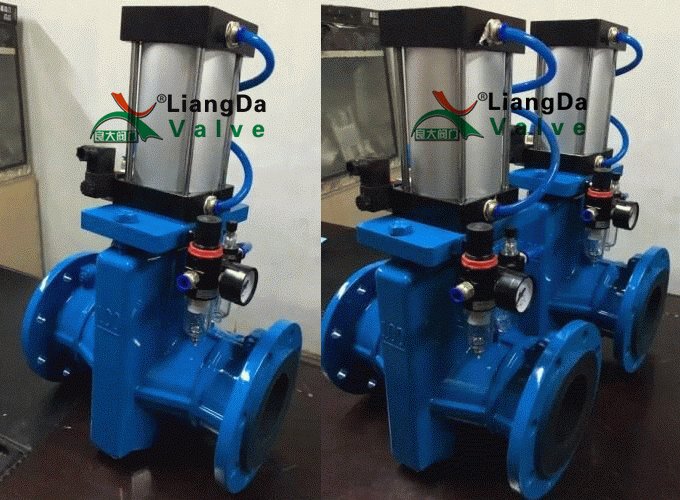

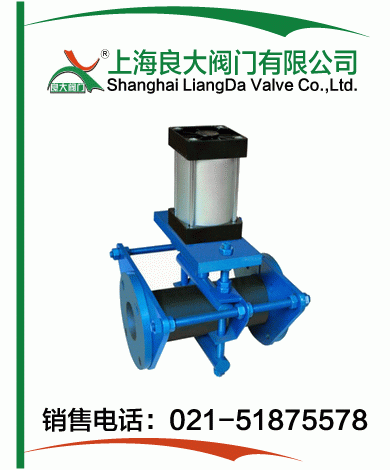

气动管夹阀产品实物图：
气动管夹阀主要参数：
适用温度 |
使用介质 |
≤85℃ |
矿浆、磨料、干湿型粉尘类 |
名称 |
材料 |
阀体 |
铝合金、铸铁、铸钢 |
套管 |
橡胶 |
阀杆 |
铸铜、碳钢 |
压杆 |
铸铁 |
气缸 |
组合件 |
托架 |
球墨铸铁 |

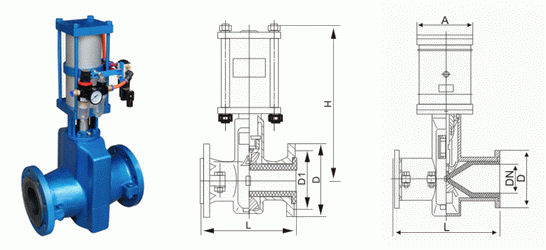

气动管夹阀外形结构图：
气动管夹阀主要外形连接尺寸：
公称通径 （DN） |
公称压力 （MPa） |
工作压力 （MPa） |
L |
L1 |
L0 |
D |
D1 |
D0 |
H |
Z-Φ |
重量 (kg) |
25 |
0.6 |
0.6 |
160 |
124 |
31 |
115 |
85 |
120 |
150 |
4-14 |
3 |
32 |
165 |
145 |
40 |
*140 |
100 |
140 |
174 |
4-18 |
4.5 |
||
40 |
190 |
157 |
50 |
*150 |
110 |
140 |
186 |
4-18 |
5.5 |
||
50 |
210 |
160 |
60 |
160 |
125 |
160 |
205 |
4-18 |
7.5 |
||
65 |
250 |
199 |
74 |
180 |
145 |
160 |
238 |
4-18 |
9.0 |
||
80 |
300 |
222 |
88 |
195 |
160 |
200 |
241 |
4-18 |
13.5 |
||
100 |
350 |
250 |
106 |
215 |
180 |
240 |
301 |
8-18 |
20 |
||
125 |
430 |
318 |
134 |
245 |
210 |
280 |
360 |
8-18 |
27.5 |
||
150 |
500 |
350 |
158 |
280 |
240 |
320 |
405 |
8-23 |
43 |
||
200 |
0.4 |
0.4 |
650 |
446 |
206 |
335 |
295 |
560 |
545 |
8-23 |
85 |
250 |
800 |
516 |
256 |
*395 |
350 |
560 |
632 |
12-23 |
138 |
||
300 |
950 |
562 |
304 |
*445 |
400 |
620 |
741 |
12-23 |
195 |

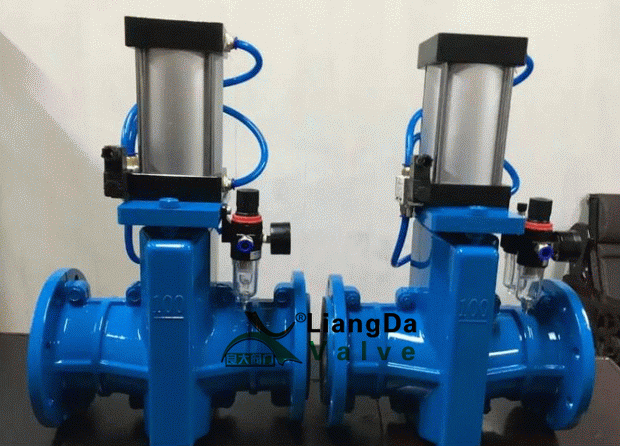

气动夹管阀产品实物图：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【气动管夹阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
