手动管夹阀
| 手动管夹阀 |
 |
产品名称： | 手动管夹阀 | |||||
| 型号： | GJ41X | ||||||
| 口径： | DN25-300 | ||||||
| 压力： | 0.6-1.6MPa | ||||||
| 材质： | 铝合金、铸铁、铸钢等 | ||||||
|
|||||||
| 您正在浏览：【手动管夹阀】 | |||||||
手动管夹阀详细介绍
手动管夹阀主要特点：
手动管夹阀，又名手动夹管阀，手动胶管阀，由左右阀体，橡胶管套、大小阀杆、上下闸板、拉杆、托架、手轮等零件组成。耐磨、防腐、抗冻、密封性能好，只须更换胶套即完好如新，阀体可永久使用，寿命是普通阀门的4-6倍。驱动方式有手动、气动、电动等多种方式，也可按客户需求定制非标产品。
手动管夹阀工作原理：
当顺时针转动手轮时，使大小阀杆同时带动上下压板，压缩管套进行关闭。反转即行开启，这样压板在拉杆之间上下往复运动完成阀门开闭工作。
手动管夹阀注意事项：
另外，因橡胶管套承受力小，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭极点，切勿尽力或多人辅助，禁用其他工具开闭。
手动管夹阀注意事项：
另外，因橡胶管套承受力小，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭极点，切勿尽力或多人辅助，禁用其他工具开闭。
手动管夹阀主要参数：
1.适用范围：化工，石油、发电、碱厂、选矿、水泥、选煤、非金属等行业，可快速控制管路浓度砂粒状流量与截止。
2.使用介质：纸浆、污水、矿渣、煤渣、泥沙等。
3.适用温度：-30-85℃，更高温度特殊说明，另外定制。
4.公称压力：0.6-1.6Mpa(定货说明)。
5.法兰执行标准：(JB/80-91)。
名称 |
材料 |
阀体 |
铝合金.铸铁.铸钢.不锈钢 |
套管 |
橡胶 |
阀杆 |
铸铜、碳钢 |
压杆 |
铸铁 |
手轮 |
铸铁 |
托架 |
球墨铸铁 |

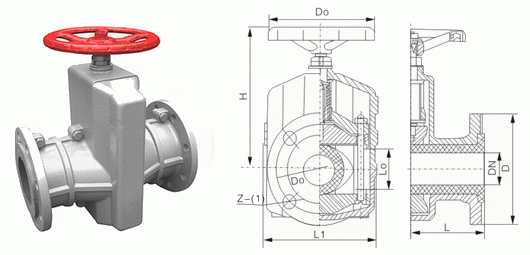

手动管夹阀外形结构图：
手动管夹阀主要外形连接尺寸：
公称通径 (DN) |
公称压力 (MPa) |
工作压力 (MPa) |
L |
L1 |
D |
D1 |
Z-Φ |
H |
A |
重量 (kg) |
25 |
0.6 |
0.6 |
160 |
124 |
115 |
85 |
4-14 |
|
|
|
32 |
165 |
145 |
140 |
100 |
4-18 |
|
|
|
||
40 |
190 |
157 |
150 |
110 |
4-18 |
|
|
|
||
50 |
210 |
160 |
160 |
125 |
4-18 |
|
|
|
||
65 |
250 |
199 |
180 |
145 |
4-18 |
|
|
|
||
80 |
300 |
222 |
195 |
160 |
4-18 |
|
|
|
||
100 |
350 |
250 |
215 |
180 |
8-18 |
|
|
|
||
125 |
430 |
318 |
245 |
210 |
8-18 |
|
|
|
||
150 |
500 |
350 |
280 |
240 |
8-23 |
1000 |
265 |
|
||
200 |
0.4 |
0.4 |
650 |
446 |
335 |
295 |
8-23 |
1174 |
330 |
|
250 |
800 |
516 |
395 |
350 |
12-23 |
|
|
|
||
300 |
950 |
562 |
445 |
400 |
12-23 |
|
|
|
||
采用标准 设计与制造：Q/JBGN02 结构长度：Q/JBGN02 法兰连接尺寸：JB78(PN1.0MPa) |
||||||||||
手动管夹阀安装及维修：
1.我公司生产的管夹阀尺寸符合机械工业部标准，出厂前经过试压，GJ41X-6P按规定10Kg/cm2，GJ41X-10P按规定16Kg/cm2试压按持续5分钟无泄漏，安装时不必拆洗调整更动。
2.本阀门在管道上任意安装，没有介质流向限制，久时使用，如有磨损或泄漏只需将阀体拆下，调换新管套，其阀体可长期使用，经济实惠。
3.将电触槽下方伸出地面塑料管插入小阀门一端胶管，另一端把我司配套供应塑料管插入，出口伸向电触槽然后用铜丝或不锈钢箍扎紧二端。
4.使用久时，如有磨损或泄漏只要打开左右阀体调换管套，阀门可长期使用。
5.本阀门安装简单，使用方便，维护轻松。
5.本阀门安装简单，使用方便，维护轻松。
