当前位置：首页 >> 气动阀门 >> 气动球阀 >> 气动高真空（压力）球阀

更新时间 2024-12-22 0:10:21

气动球阀

气动高真空（压力）球阀

产品名称：

气动高真空（压力）球阀

型号：

GUQ

口径：

DN10-200

压力：

0.6×106 ~1.3×10-4

材质：

304、316、316L不锈钢

良大优势：	1、质量稳定：实行全过程质量监控细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！
订货须知：	请您尽量提供详细参数 ①名称 ②型号 ③口径 ④压力 ⑤材质 ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件
良大服务：	提供全套流体控制解决方案，良大阀门售前、售中、售后专业服务。

您正在浏览：【气动高真空（压力）球阀】

气动高真空（压力）球阀详细介绍

气动高真空（压力）球阀产品概述：

气动高真空（压力）球阀是应用在真空系统中（又能适应一定的压力下）开启或切断气流的高真空球阀。阀门由回转气缸和阀体组成通过电磁换向阀改变气路方向，来驱动球阀启闭。本阀门外形结构紧凑，美观，密封座补偿式设计。有自动补偿密封座磨损功能，密封可靠，寿命长等优点。阀门气缸可选择单作用和双作用结构，可选配信号反馈控制，防爆电器装置及气源处理元件。适用的工作介质为带酸、碱性的各类气体或液体。

气动高真空（压力）球阀技术性能：

适用范围(Pa)	快卸法兰（KF）2x105 ～1.3x10-5 活套法兰16x105～1.3x10-5
阀门漏率(Pa.L/S)	≤1.3x10-5
介质温度（℃）	标准出厂：-30～+150 特殊指定：-30～+240
气源压力（MPa）	0.4～0.8
法兰标准	GB4982；GB/T6070
安装位置	任意
电源电压	标准出厂：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信号反馈	标准出厂：阀位指示器特殊指定：微动开关；智能型4～20mA DC
气缸可选	标准出厂：双作用式特殊指定：单作用式（有弹簧返回）可选常开或常闭

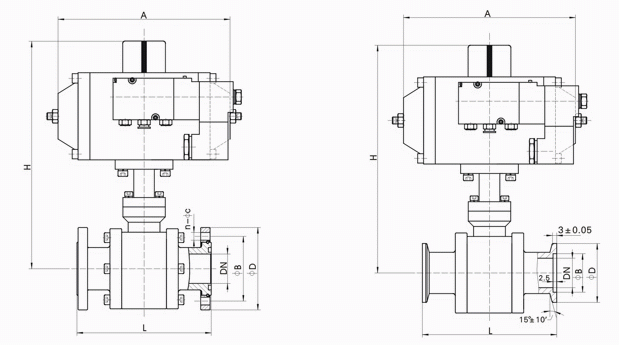

气动高真空（压力）球阀外形结构图：

气动高真空（压力）球阀连接尺寸：
快卸法兰（KF）连接及外形尺寸（GB4982）

型号	通径(DN)	ΦD	ΦB	H	L	A
GUQ-10/KF	10	30	40	168	92	140
GUQ-16/KF	16	30	17.2	154	100	140
GUQ-25/KF	25	40	26.2	175	114	164
GUQ-40/KF	40	55	41.2	247	165	210
GUQ-50/KF	50	75	52.2	282	175	247

活套法兰连接及外形尺寸（GB/T6070）

型号	通径(DN)	ΦD	ΦB	H	L	A	n-ΦC
GUQ-10	10	50	40	160	99	146	4-6.5
GUQ-16	16	60	45	162	100	146
GUQ-20	20	65	50	191	114	168
GUQ-25	25	70	55	191	114	168
GUQ-32	32	90	70	230	140	204	4-9
GUQ-40	40	100	80	267	165	260
GUQ-50	50	110	90	289	175	268
GUQ-63	63	130	110	313	186	268
GUQ-80	80	145	125	346	198	268	8-9
GUQ-100	100	165	145	375	220	298	8-9
GUQ-125	125	200	175	444	266	458	8-11
GUQ-150	150	225	200	497	296	525	8-11
GUQ-200	200	285	260	620	390	602	12-12

提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【气动高真空（压力）球阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
