当前位置:首页 >> 消防阀门 >> 湿式报警阀 >> 湿式报警阀
更新时间 2024-12-22 0:00:29


湿式报警阀
    湿式报警阀
    湿式报警阀   产品名称: 湿式报警阀
    型号:ZSFZ
    口径:DN50-200
    压力:1.0-1.6MPa
    材质:铸铁、球铁、铸钢

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【湿式报警阀

       湿式报警阀详细介绍


    湿式报警阀产品用途:

    湿式报警阀装置与压力开关、水流指示器、洒水喷头、信号蝶阀、末端试水装置、喷淋泵等组成ZS系列湿式自动喷水灭火系统,是目前应用最广泛的自动喷水灭火系统。

    湿式报警阀产品特点:
    湿式报警阀只允许水单方面流入喷水系统并在规定流量下报警的一种单向阀。用于管网中充满水的湿式灭火系统,该系统长期处于备用工作状态,管网内充满压力水。当保护区内某处发生火灾时,一个或多个喷头工作,本阀自动开启让水不断流向失火区。同时启动水力警铃,压力开关发出报警信号。

    湿式报警阀工作原理:
    湿式报警阀平时阀瓣前后水压相等(水通过导向管中的水压平衡小孔,保持阀瓣前后水压平衡)。由于阀瓣的自重和阀瓣前后所受水的总压力不同,阀瓣处于关闭状态(阀瓣上面的总压力大于阀芯下面的总压力)。发生火灾时,闭式喷头喷水,由于水压平衡小孔来不及补水,报警阀上面水压下降,此时阀瓣前水压大于阀瓣后水压,于是阀瓣开启,向立管及管网供水,同时水沿着报警阀的环形槽进入延时器、压力开关及水力警铃等设施,发出火警信号并启动消防泵。当自动喷淋灭火系统的保护区域内发生火情时,火场环境温度升高时,闭式喷头上的玻璃球炸裂(或易熔合金熔化),喷头打开喷水灭火。此时由于湿式报警阀出口侧管网水压下降,形成压差,阀瓣组件打开,水源水不断补充管网灭火,同时水流也经密封环槽内的孔流入延迟器,并迅速充满,以一定水压冲击水力警铃发出连续的报警声,压力开关动作接通电触点,接通控制中心,以声、光报警,同时启动主供水泵进行消防灭火。

    湿式报警阀部件作用:
    (1)湿式报警阀:只允许水单方向流入喷水系统并在规定流量下报警。
    (2)延迟器:延迟水力警铃动作时间,减少因水压波动而造成的误报警。
    (3)水力警铃:系统启动后,能发出声响的水力驱动式报警装置。
    (4)压力开关:报警阀动作后,压力开关动作接通电触点。
    (5)警铃阀:伺应状态下为常开,检查、维护和修理时才可关闭此阀。
    (6)试警铃阀:在调试、维护才开启此阀,以判定系统工作情况。
    (7)放水阀:排去阀后管网余水,以进行检修或更换喷头。

    湿式报警阀性能参数:

    型号规格

    ZSFZ100

    ZSFZ125

    ZSFZ150

    ZSFZ200

    公称通径(mm)

    DN100

    DN125

    DN150

    DN200

    额定工作压力(MPa)

    1.2

    强度试验压力(MPa)

    4.8

    动作流量(L/min)

    15<Q<60

    延迟时间(s)

    5<t<90

    摩阻(MPa)

    <0.02

    警铃响度(DBCA)

    >80

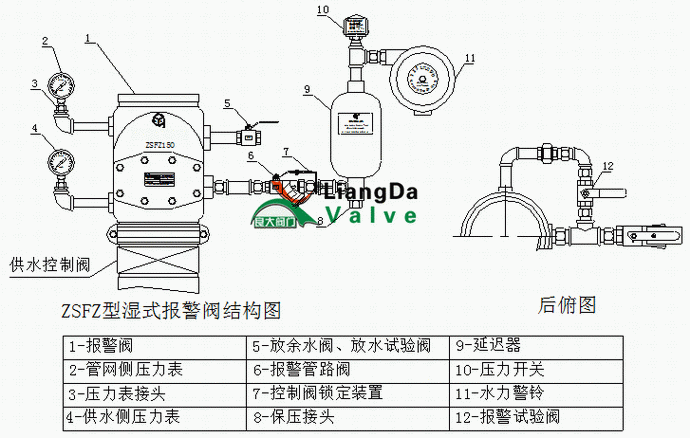

    湿式报警阀外形结构图:
    今晚十二生肖开什么号码开奖8月28

    湿式报警阀外形尺寸:
    产品型号
    公称通径
    (mm)
    连接相关参数
    外形尺寸(mm)
    螺栓数
    螺栓规格
    法兰螺孔中心距mm
    A
    B
    ZSFZ-80
    80
    4
    M16
    Φ145
    250
    280
    ZSFZ-100
    100
    8
    M16
    Φ180
    270
    600
    ZSFZ-150
    150
    8
    M20
    Φ240
    365
    665
    ZSFZ-200
    200
    12
    M20
    Φ295
    465
    730

    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【湿式报警阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
