沟槽闸阀
| 暗杆沟槽闸阀 |
 |
产品名称： | 暗杆沟槽闸阀 | |||||
| 型号： | Z85X | ||||||
| 口径： | DN50-400 | ||||||
| 压力： | 1.0-1.6MPa | ||||||
| 材质： | 铸铁、球铁、铸钢 | ||||||
|
|||||||
| 您正在浏览：【暗杆沟槽闸阀】 | |||||||
暗杆沟槽闸阀详细介绍
暗杆沟槽闸阀概述：
暗杆沟槽闸阀是一种软密封闸阀是引进国外先进技术生产的新型闸阀产品，拥有传统阀门所不具备的多种优势，应用范围广泛。克服了一般闸阀密封性差，弹性疲乏，易生锈等缺陷，是传统闸阀的换代产品。该阀利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果，具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等显着优点。
暗杆沟槽闸阀介绍：
暗杆沟槽弹性座封闸阀是沟槽闸阀的一种，沟槽闸阀重量轻，本体采用高级球墨铸铁制成，重量较传统闸阀重量减轻约20%-30%，安装维修方便。
广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
暗杆沟槽闸阀性能特点：
1、整体包胶：闸门采用整体包胶，其良好的覆盖性能与精确的几何尺寸，保证密封可靠，寿命。
2、重量轻：阀体采用球铁制成，重量轻，安装方便。
3、平底阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更可靠。
4、耐腐蚀：内腔采用无毒环氧树脂涂状，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5、三“0”密封：阀杆采用三道0型环密封，磨擦阻力小，开关轻巧，不漏水。
暗杆沟槽闸阀零件材料：
暗杆沟槽闸阀零件材料：
| 主要零件材料 | ||
| 序号 | 名称 | 材料 |
| 1 | 阀体 | 球墨铸铁 |
| 2 | 阀瓣 | 球铁，外覆丁腈橡胶 |
| 3 | 螺栓 | 镀锌 |
| 4 | 密封圈 | NBR |
| 5 | 阀盖 | 球墨铸铁 |
| 6 | 阀杆 | 不锈钢 |
| 7 | 0型密封圈 | NBR |
| 8 | 轴盖 | 球墨铸铁 |
| 9 | 防尘罩 | NBR |
| 10 | 手轮 | 铸铁 |
| 11 | 紧固螺母 | 镀锌 |
暗杆沟槽闸阀基本参数：
| 技术参数 | |
| 压力等级 | 1.0MPa 1.6MPa |
| 密封试验 | 1.5MPa 2.4MPa |
| 工作温度 | 0-80℃ |
| 适用介质 | 水、气等 |

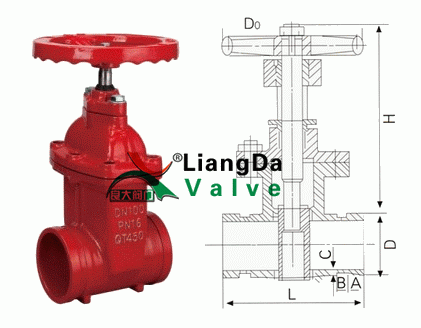

暗杆沟槽闸阀结构图：
暗杆沟槽闸阀外形连接尺寸：
公称通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|||
D |
57 |
60 |
76 |
89 |
108 |
114 |
133 140 |
159 165 |
219 |
273 |
325 |
377 |
426 |
|
A1 |
14.5 |
14.5 |
14.5 |
16 |
16 |
16 |
19 |
19 |
19 |
25 |
25 |
|||
BA |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
13 |
13 |
13 |
13 |
13 |
|||
C |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.5 |
2.5 |
3.3 |
3.3 |
5.5 |
|||
Z81X Z85X |
L |
145 |
180 |
180 |
180 |
200 |
240 |
275 |
325 |
355 |
||||
H |
325 |
455 |
455 |
455 |
500 |
620 |
750 |
880 |
||||||
D0 |
180 |
200 |
200 |
200 |
240 |
320 |
320 |
400 |
||||||
