沟槽蝶阀

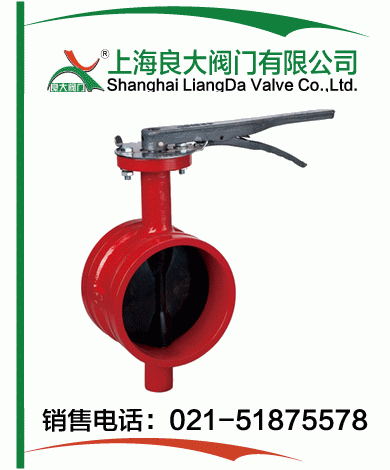

| 手柄沟槽蝶阀 |
 |
产品名称： | 手柄沟槽蝶阀 | |||||
| 型号： | D81X | ||||||
| 口径： | DN50-300 | ||||||
| 压力： | 1.0-1.6MPa | ||||||
| 材质： | 铸铁、球铁、铸钢 | ||||||
|
|||||||
| 您正在浏览：【手柄沟槽蝶阀】 | |||||||
手柄沟槽蝶阀详细介绍
手柄沟槽蝶阀性能优点：
1.阀门密封更可靠，同时具有双向密封功能，启闭次数多达数万次，寿命长。
2.蝶板为流线型，水力磨阻小，流量特性趋于直线，调节性能好。
3.安装方便，可以任何角度与其它沟槽管件或阀门实现快速连接。
4.阀体采用球墨铸铁制造，体积小，重量轻。
5.启闭轻巧操作扭矩小，90°回转启闭迅速。
6.不易破碎阀体内、外采用球墨铸铁及粉体环氧树脂涂装，有效防止各种酸碱介质的腐蚀，可保经久耐用。
7.传讯可靠微动开关装在蜗轮箱体内，提高防火、防潮、防湿的能力，提高了传讯装置的寿命和可靠性。
8.安装时可以不考虑介质流动的方向，允许双向流动。安装前应存放在室内干燥处，阀板微开4°～5°。手柄沟槽蝶阀基本参数：
公称压力：1.0-1.6MPa
壳体强度试压：1.5-2.4-3.75
密封性能试压：1.1-1.76-2.75
产品材质：铸铁、球墨铸铁、碳钢、不锈钢
适用介质：水、蒸汽、油品、空气等
手柄沟槽蝶阀零件材料：
手柄沟槽蝶阀结构图：
手柄沟槽蝶阀外形尺寸：
手柄沟槽蝶阀零件材料：
| 序号 | 名称 | 国标标准 | |
| 1 | 阀体 | 球铁 | QT450-10 |
| 2 | 阀板 | 球铁 | QT450-10 |
| 3 | 橡胶 | EPDM | |
| 4 | 上轴 | 不锈钢 | 1Cr13 |
| 5 | 下轴 | 不锈钢 | 1Cr13 |
| 6 | O形圈 | 丁腈橡胶 | |
| 7 | 定位齿盘 | 碳钢 | 45# |
| 8 | 手柄 | 玛钢 | |
| 9 | 丝堵 | 碳钢 | 45# |

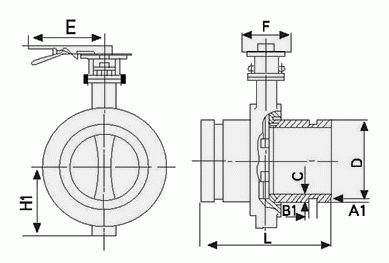

手柄沟槽蝶阀结构图：
手柄沟槽蝶阀外形尺寸：
公称通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||
D |
57 |
60 |
76 |
89 |
108 |
114 |
133 140 |
159 165 168 |
219 |
273 |
325 |
|
A1 |
14.5 |
14.5 |
14.5 |
16 |
16 |
16 |
19 |
19 |
19 |
|||
B1 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
13 |
13 |
13 |
|||
C |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.5 |
2.5 |
3.3 |
|||
D381X D81X |
L |
88 |
90 |
96 |
115 |
- |
132 |
147 |
159 |
165 |
||
H1 |
60 |
75 |
80 |
94 |
- |
125 |
150 |
220 |
250 |
|||
Ho |
220 |
245 |
270 |
300 |
- |
350 |
400 |
600 |
740 |
|||
E |
245 |
245 |
245 |
245 |
- |
245 |
260 |
260 |
330 |
|||
F |
65 |
65 |
65 |
65 |
- |
65 |
90 |
125 |
180 |
|||
Do |
120 |
120 |
120 |
120 |
- |
140 |
140 |
140 |
240 |
|||
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【手柄沟槽蝶阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
