消防闸阀
| 明杆消防闸阀 |
 |
产品名称： | 明杆消防闸阀 | |||||
| 型号： | RRHX、RRCX、XZ41X | ||||||
| 口径： | DN50-400 | ||||||
| 压力： | 1.0-1.6MPa | ||||||
| 材质： | 球铁、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【明杆消防闸阀】 | |||||||
明杆消防闸阀详细介绍
明杆消防闸阀用途概述:
明杆消防闸阀用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。除具有弹性座封闸阀的优点之外，并可以较直观显示阀门开启程度，以便能在较远处判别阀门的开度，及时采取相应措施。启闭迅速可靠，故常应用于消防系统。
明杆消防闸阀产品特点:
1、整体包胶：闸门采用整体包胶，其良好的覆盖性能与精确的几何尺寸，保证密封可靠性，寿命长。
2、重量轻：阀体采用球铁制成，重量轻、安装方便。
3、平底阀坐：地步采用与水管相同的平底式阀坐设计，不产生杂物淤积，密封更可靠。
4、耐腐蚀：内腔采用无毒环氧树脂涂装，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5、三“O”密封：阀杆采用三道O型环密封，磨擦阻力小，开关轻巧，不漏水。
明杆消防闸阀性能参数：
公称压力：1.0～1.6MPa
公称通经：50～400mm
工作温度：0～80℃
阀门材质：铸铁、球铁、铸钢等
阀门材质：铸铁、球铁、铸钢等
适用介质：水、油、气等
法兰标准：GB/T 17241.6、GB9113
试验标准：GB13927、AP1598
明杆消防闸阀主要零件材料:
| 序号 | 零件名称 | 材质 |
|---|---|---|
| 1 | 手轮 | 可锻铸铁 |
| 2 | 阀杆螺母 | 铜合金 |
| 3 | 支架 | 灰铸铁、球墨铸铁、铸钢 |
| 4 | 压盖 | 球墨铸铁、铸钢 |
| 5 | 密封圈 | 丁腈橡胶、三元乙丙 |
| 6 | 阀杆 | 不锈钢 |
| 7 | 中口垫 | 丁腈橡胶、三元乙丙 |
| 8 | 闸扳 | 球墨铸铁+三元乙丙或丁腈橡胶 |
| 9 | 阀体 | 灰铸铁、球墨铸铁、铸钢 |

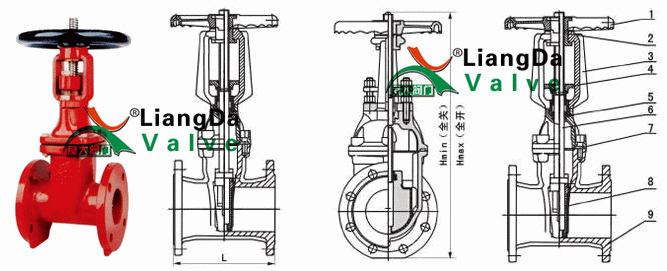

明杆消防闸阀结构图：
明杆消防闸阀外形尺寸：
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
| Hmin （全关） | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1009 | 1300 | 1380 |
| Hmix （全开） | 374 | 389 | 429 | 524 | 721 | 736 | 942 | 1013 | 1117 | 1655 | 1805 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【明杆消防闸阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
