当前位置:首页 >> 消防阀门 >> 消防蝶阀 >> 消防信号蝶阀
更新时间 2024-12-22 0:00:41


消防蝶阀
    消防信号蝶阀
    消防信号蝶阀   产品名称: 消防信号蝶阀
    型号:ZSXF-D、XD371X
    口径:DN50-800
    压力:1.0-1.6MPa
    材质:铸铁、球铁、铸钢

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【消防信号蝶阀

       消防信号蝶阀详细介绍


    消防信号蝶阀产品用途:

    消防信号蝶阀适用于消防系统中控制阀门,要求常开的场合,当阀门开或关到指定位置时,阀门上的信号装置便可发出信号送至消防检测中心可以显示出蝶阀开启或关闭,以防止阀门误关闭而影响自动喷水灭火功能。

    消防信号蝶阀产品特点:
    1.小巧轻便,容易拆装及维修,并可任意位置上安装
    2.结构简单,紧凑90°运转启闭迅速
    3.操作扭矩小,省力轻巧
    4.达到完全密封,气体试验泄漏为零
    5.选择不同零总件材质,可适用多种介质
    6.流量特性趋于直线,调节性能好
    7.启闭试验次数多达上万次,寿命长
    8.凡使用闸阀、截止阀、旋塞、胶管阀及隔膜阀的管路上,特别在高层建筑消防系统及需要显示阀门开关状态的管线系统上,均可用该阀替换。

    消防信号蝶阀性能参数:

     型号

       公称压力

       ﹝MPa﹞

    试验压力﹝MPa﹞

         适用温度

         适用介质

         壳体

            密封

    XD371X-10

          1.0

         1.5

            1.1

           ≤80℃

         水、油品、

        污水、海水

    XD371X-16

          1.6

         2.4

            1.76


    消防信号蝶阀零件材料:

    序号

    零件名称

    材质

    序号

    零件名称

    材质

    1

    阀体

    球铁、铸钢

    7

    密封圈

    NBREPDM

    2

    阀轴

    SUS410/SUS316

    8

    圆垫片

    SUS316/黄铜

    3

    蝶板

    球铁喷塑、不锈钢

    9

    对开环

    SUS316/黄铜

    4

    阀座

    EPDM,PTEE

    10

    挡圈

    弹簧钢

    5

    衬套

    青铜,聚四氟乙烯

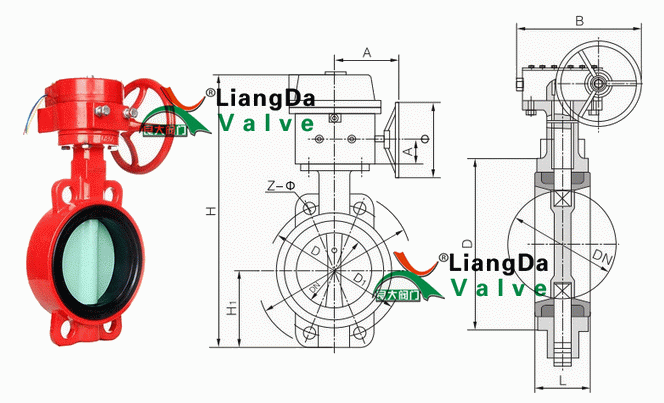

    消防信号蝶阀外形结构图:

    今晚十二生肖开什么号码开奖8月28


    消防信号蝶阀外形连接尺寸:

    公称通径DN(mm)

    尺寸(mm)

    L

    L1

    H

    H1

    50

    43

    135

    160

    230

    65

    46

    135

    170

    250

    80

    46

    135

    180

    275

    100

    52

    160

    205

    310

    125

    56

    160

    210

    330

    150

    56

    240

    220

    360

    200

    60

    240

    260

    420

    250

    68

    280

    290

    500

    300

    78

    320

    325

    570

    350

    78

    320

    360

    640

    400

    102

    320

    400

    700

    450

    114

    320

    450

    770

    500

    127

    320

    500

    870

    600

    154

    400

    655

    1095

    700

    165

    400

    860

    1425

    800

    190

    400

    895

    1490


    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【消防信号蝶阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
