消防信号阀门
| 蜗轮沟槽信号蝶阀 |
 |
产品名称： | 蜗轮沟槽信号蝶阀 | |||||
| 型号： | XD381X | ||||||
| 口径： | DN50-400 | ||||||
| 压力： | 1.0-1.6MPa | ||||||
| 材质： | 铸铁、球铁、铸钢 | ||||||
|
|||||||
| 您正在浏览：【蜗轮沟槽信号蝶阀】 | |||||||
蜗轮沟槽信号蝶阀详细介绍
蜗轮沟槽信号蝶阀特点：
蜗轮沟槽信号蝶阀具有安装快速、简易、安全、可靠、不受安装场地限制、便于管道与阀门的维修保养，有隔振隔音与一定的角度范围内有克服管道连接不同轴而产生仿差，解决温差所产生热胀冷缩等特点。
蜗轮沟槽信号蝶阀用途：
蜗轮沟槽信号蝶阀，沟槽式（卡箍）连接的阀门是引进美国与德国同类先进产品而设计制造的一系列新型连接阀门广泛应用于输送流体管道的给排水，消防、空调、燃气、石油、化工、水处理、市政、造船等管道工程作为控制流体作用。
蜗轮沟槽信号蝶阀性能参数：
公称压力：1.0-1.6MPa
壳体强度试压：1.5-2.4-3.75
密封性能试压：1.1-1.76-2.75
产品材质：铸铁、球墨铸铁、碳钢、不锈钢
适用介质：水、蒸汽、油品、空气等
蜗轮沟槽信号蝶阀零件材料：
| 序号 | 名称 | 国标标准 | |
| 1 | 阀体 | 球铁 | QT450-10 |
| 2 | 阀板 | 球铁 | QT450-10 |
| 3 | 橡胶 | EPDM | |
| 4 | 上轴 | 不锈钢 | 1Cr13 |
| 5 | 下轴 | 不锈钢 | 1Cr13 |
| 6 | O形圈 | 丁腈橡胶 | |
| 7 | 定位齿盘 | 碳钢 | 45# |
| 8 | 手柄 | 玛钢 | |
| 9 | 丝堵 | 碳钢 | 45# |

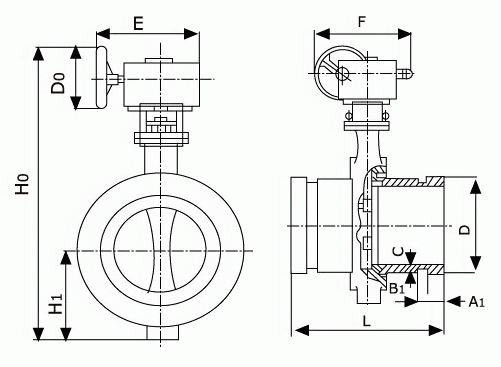

蜗轮沟槽信号蝶阀结构图：
蜗轮沟槽信号蝶阀安装尺寸：
| 规格 | 尺寸 (mm) | ||||||
| mm | inch | A | B | C | D | E | F |
| 50 | 2 | 81 | 60 | 8 | 16 | 85 | 57 |
| 65 | 2.5 | 97 | 73 | 8 | 16 | 106 | 65 |
| 80 | 3 | 97 | 89 | 8 | 16 | 113 | 75 |
| 100 | 4 | 116 | 114 | 10 | 16 | 135 | 90 |
| 125 | 5 | 148 | 141 | 10 | 16 | 148 | 110 |
| 150 | 6 | 148 | 168 | 10 | 16 | 181 | 124 |
| 200 | 8 | 134 | 219 | 11 | 19 | 204 | 155 |
| 250 | 10 | 159 | 273 | 13 | 19 | 230 | 190 |
| 300 | 12 | 166 | 324 | 13 | 19 | 270 | 230 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【蜗轮沟槽信号蝶阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
