美标止回阀

美标法兰止回阀

产品名称：

美标法兰止回阀

型号：

H44H/W

口径：

DN15-600

压力：

150-2500LB

材质：

碳钢、不锈钢等

良大优势：	1、质量稳定：实行全过程质量监控细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！
订货须知：	请您尽量提供详细参数 ①名称 ②型号 ③口径 ④压力 ⑤材质 ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件
良大服务：	提供全套流体控制解决方案，良大阀门售前、售中、售后专业服务。

您正在浏览：【美标法兰止回阀】

美标法兰止回阀详细介绍

美标法兰止回阀产品概述：
美标法兰止回阀广泛适用于公称压力150LB-2500LB，工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上，适用介质为：水、油品、蒸汽等。其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。

美标法兰止回阀产品优点：

1、美标法兰止回阀产品结构紧凑合理、密封可靠、性能优良。

2、美标法兰止回阀体积小、重量轻。

3、美标法兰止回阀适用范围广。

4、美标法兰止回阀阀瓣关闭快速快、动作灵敏。

5、美标法兰止回阀关闭冲击力小、不易产生水锤现象。

6、美标法兰止回阀流道通畅、流体阻力小。

美标法兰止回阀规范标准：

类型	设计与制造	结构长度	法兰尺寸	压力～温度	试验～检验
旋启式止回阀	ANSI B16.34	ANSI B16.10	ANSI B16.15	ANSI B16.34	API 598
升降式止回阀	BS 1868	ANSI B16.10	ANSI B16.15	ANSI B16.34	API 598

美标法兰止回阀性能规范：

公称压力（Lb）		150	300	600
强度试验	MPa	3.1	7.8	15.3
强度试验	Lbf/in2	450	1125	2225
水密封试验	MPa	2.2	5.6	11.2
水密封试验	Lbf/in2	315	815	1630
气密封试验	MPa	0.5～0.7
气密封试验	Lbf/in2	60～100

美标法兰止回阀零件材料：

体、盖、瓣、摇杆、导向套	销轴	垫片	密封面	工作温度（℃）	适用介质
WCB	2Cr13	增强柔性石墨 1Cr13/柔性石墨不锈钢/ 耐酸石棉 PTFE 齿型垫片	13Cr STL 本体材料 PTFE 尼龙	≤425	水、蒸汽、油品、硝酸类、醋酸类、强氧化介质、尿素
WC1				≤450
WC6				≤540
WC9				≤570
C5 C12				≤550
CF8	304			≤600
CF3	316
CF8M	304L
CF3M	316L

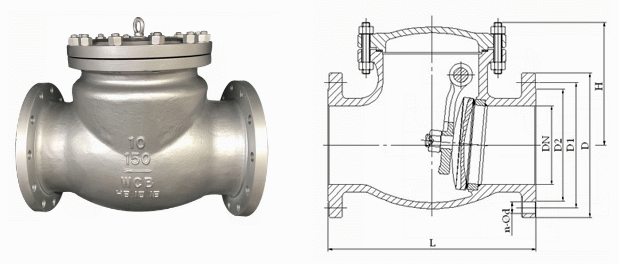

美标法兰止回阀外形结构图：

美标法兰止回阀连接尺寸：

NPS	DN	Class 150Lb							WT(Kg)
in	mm	L	D	D1	D2	b	n-Φd	H	WT(Kg)
2"	50	203	157	120.7	92	19.50	4-Φ19	161	17
21/2"	65	216	178	139.7	105	22.5	4-Φ19	180	23
3"	80	241	190.5	152.4	127	24	4-Φ19	190	33
4"	100	292	229	190.50	157.2	24	8-Φ19	220	44
6"	150	356	279	241.5	216	25.5	8-Φ22.5	257	78
8"	200	495	343	298.5	270	29	8-Φ22.5	292	137
10"	250	622	406	362	324	30.5	12-Φ25	350	207
12"	300	698	483	432	381	32	12-Φ25	398	279
14"	350	787	533	476.8	413	35	12-Φ29	445	387
16"	400	864	597	539.8	470	37	16-Φ29	490	446
18"	450	978	635	577.8	533	40	16-Φ32	520	621
20"	500	978	698	635	584	43	20-Φ32	546	770
24"	600	1295	813	749.3	692	48	20-Φ35	880	970
Class 300Lb
2"	50	267	165	127	92	22.5	8-Φ19	179.5	20
21/2"	65	292	190	150	105	25	8-Φ22	190	24
3"	80	318	210	168	127	29.0	8-Φ22.5	212.4	40
4"	100	356	254	200	157	32.0	8-Φ22.5	246	51
6"	150	445	317.5	269.7	216	37.0	12-Φ22.5	292	90
8"	200	533	381	330	270	41.5	12-Φ25.5	328	175
10"	250	622	444.5	387	324	48.0	16-Φ28.5	378.6	210
12"	300	711	521	451	381	51.0	16-Φ32	420	286
14"	350	838	584	514	54	54	20-Φ32	470	400
16"	400	864	648	572	57	57	20-Φ35	530	550
18"	450	978	711	629	60	60	24-Φ35	584	700
20"	500	1016	775	686	64	64	24-Φ35	610	860
24"	600	1346	914	813	70	70	24-Φ41	860	1931
Class 600Lb
2"	50	292	165	127	92	25	8-Φ19	203	34
21/2"	65	330	190	150	105	29	8-Φ22	229	45
3"	80	356	210	168	127	32	8-Φ22	235	63
4"	100	432	273	216	157	38	8-Φ25	286	114
6"	150	559	356	292	216	48	8-Φ29	330	207
8"	200	660	419	349	270	56	12-Φ29	381	387
10"	250	787	508	432	324	64	12-Φ32	457	580
12"	300	838	559	489	381	67	16-Φ35	584	778
14"	350	889	603	527	413	70	20-Φ38	635	9869
16"	400	991	686	603	470	76	20-Φ41	684	1380

提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【美标法兰止回阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
