全天候呼吸阀
| GFQ-Ⅱ全天候呼吸阀 |
 |
产品名称： | GFQ-Ⅱ全天候呼吸阀 | |||||
| 型号： | GFQ-Ⅱ，GFQ-2 | ||||||
| 口径： | DN25-400 | ||||||
| 压力： | 1.0-2.5MPa | ||||||
| 材质： | 铝合金、铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【GFQ-Ⅱ全天候呼吸阀】 | |||||||
GFQ-Ⅱ全天候呼吸阀详细介绍
GFQ-Ⅱ全天候呼吸阀产品概述：
GFQ-Ⅱ，GFQ-2全天候呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备，是起蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。此阀通常与阻火器配套使用。全天候呼吸阀用于油及液体罐上，来排除罐内的正压和负压气体，使罐内液体进出方便，如罐体上不装呼吸阀罐内的液体进出有一定的障碍，很可能出现罐体变型和振动，全天候呼吸阀设计合理，结构简单，使用方便：是储罐的必备产品。
GFQ-Ⅱ全天候呼吸阀产品特点：
全天候呼吸阀壳体选用不锈钢、铸钢和铝合金，耐腐蚀性好；
阀盘采用四氟材料，耐低温，防冻性能好；
结构简单，易检修，安全方便；
全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。
全天候呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。可与新型波纹阻火器配套使用。
GFQ-Ⅱ全天候呼吸阀使用说明：
全天候呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。
GFQ-Ⅱ全天候呼吸阀技术参数：
GFQ-Ⅱ全天候呼吸阀零件材料：
GFQ-Ⅱ全天候呼吸阀使用说明：
全天候呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。
GFQ-Ⅱ全天候呼吸阀技术参数：
A级正压 |
+355Pa (36毫米水柱) |
负压 |
-295Pa (30毫米水柱) |
B级正压 |
+980Pa (100毫米水柱) |
负压 |
-295Pa (30毫米水柱) |
C级正压 |
+1765Pa (180毫米水柱) |
负压 |
-295Pa (30毫米水柱) |
GFQ-Ⅱ全天候呼吸阀零件材料：
阀体材料 |
碳钢WCB、不锈钢304、316、铝合金 |
正压阀盘材料 |
不锈钢304、316、铝合金 |
负压阀盘材料 |
不锈钢304、316、四氟PTFE |
环境温度℃ |
-30~+60℃ |

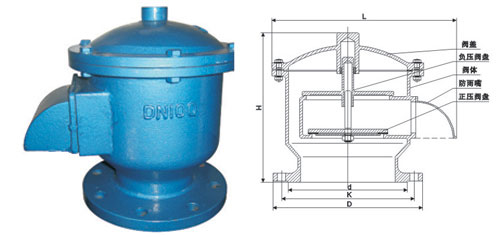

GFQ-Ⅱ全天候呼吸阀外形结构图：
GFQ-Ⅱ全天候呼吸阀连接尺寸：
公称通径 (mm) |
安装尺寸（mm） |
||||
D |
K |
L |
H |
n×φ |
|
DN25 |
115 |
85 |
160 |
165 |
4×14 |
DN32 |
135 |
100 |
180 |
185 |
4×18 |
DN40 |
145 |
110 |
190 |
190 |
4×18 |
DN50 |
160 |
125 |
220 |
220 |
4×18 |
DN80 |
195 |
160 |
270 |
260 |
8×18 |
DN100 |
215 |
180 |
310 |
280 |
8×18 |
DN150 |
280 |
240 |
380 |
330 |
8×22 |
DN200 |
335 |
295 |
450 |
380 |
12×22 |
DN250 |
395 |
350 |
520 |
420 |
12×22 |
DN400 |
565 |
515 |
670 |
520 |
16×26 |
GFQ-Ⅱ全天候呼吸阀维护与保养：
为了全天候呼吸阀使用安全，在使用前先检查导杆和阀盘是否灵活。此阀要定期（3-6 个月内）检查通气口正、负阀盘是否灵活，阀盘接触面有无损坏，如有损坏应立即检修。 检修完毕后，一切正常可重新使用。
为了确保全天候呼吸阀的性能达到完全使用的目的。呼吸阀在半年进行检查和保养。
1：检查压力阀盘和真空阀盘动作是否灵活，导杆阀环接触有无损伤。
2：重新安装压力阀盘时，要保证接触面严密，导杆升降灵活。
3：起用新的呼吸阀时，必须清除阀盘间的防震物，该阀一定要垂直安装。
