防爆阻火呼吸阀
| ZFQ-1全天候防爆阻火呼吸阀 |
 |
产品名称： | ZFQ-1全天候防爆阻火呼吸阀 | |||||
| 型号： | ZFQ-1 | ||||||
| 口径： | DN25-400 | ||||||
| 压力： | 1.0-2.5MPa | ||||||
| 材质： | 铝合金、铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【ZFQ-1全天候防爆阻火呼吸阀】 | |||||||
ZFQ-1全天候防爆阻火呼吸阀详细介绍
ZFQ-1全天候防爆阻火呼吸阀产品概述：
ZFQ-1全天候防爆阻火呼吸阀，又名LFH-IZ/HXF-IZ阻火呼吸阀，防爆阻火呼吸阀集阻火器功能与呼吸阀功能为一体，其新颖的结构为国内首创。它是石化储罐必备的新型安全设备，其最大优点是阻火呼吸性能好，重量轻，维修方便。
ZFQ-1全天候防爆阻火呼吸阀产品特点：
1、新型防爆阻火呼吸阀材质设计结构合理，阻火与呼吸连成一体，降低成本。
2、阀盘、阀封环采用不锈钢、聚四氟乙烯材料。耐低温、防冻性能好。
3、阻火呼吸阀是安装在固定顶罐上的通风装置，减少油品蒸发、损失，是节能减排的优良产品，能够为企业节约资源。
4、它具有能对石油储罐内外压力进行自动调节的特点。
5、结构简单、重量轻、易检修、安装方便。
6、阻爆性能合格，连续13次阻爆性能试验每次都能阻火。
7、耐低温防冻性能合格：在-42度操作2小时，压力阀盘、真空阀盘合密封均无变形现象。
8、在常温36度连续操作72小时，动作10000次，压力阀盘、真空阀盘和导杆接触面无任何磨损合碰伤迹象，导杆升降灵敏无卡死现象。
ZFQ-1全天候防爆阻火呼吸阀适用范围：
全天候防爆阻火呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。可与新型波纹阻火器配套使用。
ZFQ-1全天候防爆阻火呼吸阀使用说明：
采用弹簧限位阀板，由正负压力决定或呼或吸。呼吸阀应该具有泄放正压和负压两方面功能，具体则是：当容器承受正压时，呼吸阀打开呼出气体泄放正压；当容器承受负压时，阻火呼吸阀打开吸入气体泄放负压。由此保证压力在一定范围内，保证容器安全。
ZFQ-1全天候防爆阻火呼吸阀技术参数：
ZFQ-1全天候防爆阻火呼吸阀使用说明：
采用弹簧限位阀板，由正负压力决定或呼或吸。呼吸阀应该具有泄放正压和负压两方面功能，具体则是：当容器承受正压时，呼吸阀打开呼出气体泄放正压；当容器承受负压时，阻火呼吸阀打开吸入气体泄放负压。由此保证压力在一定范围内，保证容器安全。
ZFQ-1全天候防爆阻火呼吸阀技术参数：
| A级正压 | 355Pa (36毫米水柱) |
| 负压 | 295Pa (30毫米水柱) |
| B级正压 | 980Pa (100毫米水柱) |
| 负压 | 295Pa (30毫米水柱) |
| C级正压 | 1765Pa (180毫米水柱) |
| 负压 | 295Pa (30毫米水柱) |

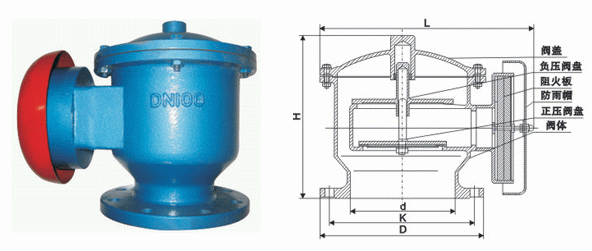

ZFQ-1全天候防爆阻火呼吸阀外形结构图：
ZFQ-1全天候防爆阻火呼吸阀连接尺寸：
| 公称通径 (mm) | 安装尺寸（mm） | ||||
| D | K | L | H | n×φ | |
| DN25 | 115 | 85 | 160 | 165 | 4×14 |
| DN32 | 135 | 100 | 180 | 185 | 4×18 |
| DN40 | 145 | 110 | 190 | 190 | 4×18 |
| DN50 | 160 | 125 | 220 | 220 | 4×18 |
| DN80 | 195 | 160 | 270 | 260 | 8×18 |
| DN100 | 215 | 180 | 310 | 280 | 8×18 |
| DN150 | 280 | 240 | 380 | 330 | 8×22 |
| DN200 | 335 | 295 | 450 | 380 | 12×22 |
| DN250 | 395 | 350 | 520 | 420 | 12×22 |
| DN400 | 565 | 515 | 670 | 520 | 16×26 |
ZFQ-1全天候防爆阻火呼吸阀使用安装：
（1）呼吸阀应安装在储罐气源的最高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀最直接和最大的通道。通常对于立式罐，呼吸阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近；
（2）当需要安装两个呼吸阀时，它们与罐顶中心应对称布置；
（3）若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离呼吸阀接口，并由罐顶部插入储罐内约 200mm ，这样氮气进罐后不直接排出，达到氮封的目的。
ZFQ-1全天候防爆阻火呼吸阀维护与保养：
1、为了呼吸阀使用安全，应在 3-6 个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。
2、定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。
3、在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。
4、新阀启用时，应安装前清除阀盘间的防震物，该阀一定要垂直安装。还有必须要把呼吸阀的封盖拿掉安装，可与储罐阻火器配合使用。否则呼吸阀将失灵。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【ZFQ-1全天候防爆阻火呼吸阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
