| HX3、HXF3带吸入接管阻火呼吸阀 |
 |
产品名称： | HX3、HXF3带吸入接管阻火呼吸阀 | |||||
| 型号： | HX3、HXF3 | ||||||
| 口径： | DN25-300 | ||||||
| 压力： | 0.6-2.5MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【HX3、HXF3带吸入接管阻火呼吸阀】 | |||||||
HX3、HXF3带吸入接管阻火呼吸阀详细介绍
HX3、HXF3带吸入接管阻火呼吸阀产品概述：
HX3、HXF3带吸入接管阻火呼吸阀是原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上不可缺少的主要安全设备，能起到防止蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。带吸入接管阻火呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品。带吸入接管阻火呼吸阀是安装在固定顶罐上的通风及阻火装置，能起到减少油品蒸发损耗，控制储罐压力平衡和控制火焰的作用。它能对储罐内外压力进行自动调节等特点。呼吸阀内设有静电保护装置，使得该阀时刻与罐体保持同等电位。呼吸阀的品种很多，各有其不同的性能和特性，在选择时就要按照其特性所满足的条件，是否能达到最佳的运行效果，再多方面考虑一些客观的因素即可。带吸入接管阻火呼吸阀就是其中一个受市场欢迎的产品，带吸入接管阻火呼吸阀在系统中起安全保护作用。在实际应用时，应根据实际需要选择其特性类型，并根据最大排气量选择其通径为最佳方案。带吸入接管（阻火）呼吸阀是新型改进型呼吸阀，集合呼吸阀与储罐阻火器的双重作用。根据国家标准《石油化工企业设计防火规范》（GB50160-92）之规定：“储存甲、乙类液体的固定式顶罐，应设阻火器和呼吸阀”。
HX3、HXF3带吸入接管阻火呼吸阀产品选型：
HX3、HXF3带吸入接管阻火呼吸阀技术参数：
HX3、HXF3带吸入接管阻火呼吸阀外形结构图：
呼吸阀代号以HX表示，HXF为阻火呼吸阀代号。呼吸阀类型代号以呼入和呼出口有否接管来分类，共8种，见表：
HX1呼吸阀 |
HXF1阻火呼吸阀 |
HX2带双接管呼吸阀 |
HXF2带双接管阻火呼吸阀 |
HX3带吸入接管呼吸阀 |
HXF3带吸入接管阻火呼吸阀 |
HX4带呼出接管呼吸阀 |
HXF4带呼出接管阻火呼吸阀 |
HX5单呼阀 |
HXF5阻火单呼阀 |
HX6单吸阀 |
HXF6阻火单吸阀 |
HX7带接管呼出阀 |
HXF7带接管阻火呼出阀 |
HX8带接管吸入阀 |
HXF8带接管阻火吸入阀 |
HX3、HXF3带吸入接管阻火呼吸阀技术参数：
型号 |
HX4 / HXF4型 |
规格 |
DN25-DN350 PN0.6-PN2.5 |
壳体材质 |
AL CS 304 316 316L |
导杆材质 |
AL 304 316 316L |
螺帽螺栓 |
CS 304 316 316L |
密封垫片 |
石墨垫片金属垫片聚四氟乙烯 |
正压阀盘材质 |
CS 304 316 316L/F4 |
负压阀盘材质 |
聚四氟乙烯 F4 |
正压阀盘压力 |
+36 mmH2O ~ +1000mmH2O |
负压阀盘压力 |
-25 mmH2O ~ -65mmH2O |
压力等级 |
A级 B级 C级 D级 |
环境温度 |
CS:-30℃~+350℃ SS:-80℃~+350℃ |
连接方式 |
法兰连接螺纹连接 |
法兰标准 |
JB GB HG ANSI SH JIS |
设计制造检测标准 |
SY/T0511-1996 GB5908-86 |
外表处理 |
CS: paint SS:NO Paint |

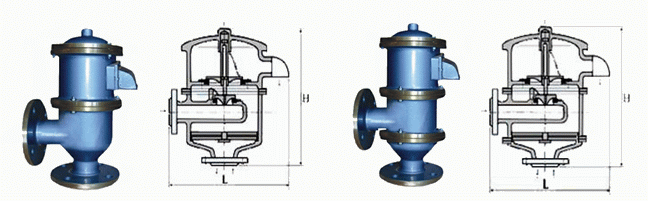

HX3、HXF3带吸入接管阻火呼吸阀外形结构图：
HX3带吸入接管呼吸阀 HXF3带吸入接管阻火呼吸阀
HX3、HXF3带吸入接管阻火呼吸阀连接尺寸：
口径DN |
英寸 |
宽度L/mm |
高度H/mm |
25 |
1" |
160 |
500 |
50 |
2" |
320 |
650 |
80 |
3" |
450 |
750 |
100 |
4" |
450 |
950 |
150 |
6" |
620 |
1100 |
200 |
8" |
750 |
1200 |
250 |
10" |
850 |
1500 |
300 |
12" |
1100 |
1750 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【HX3、HXF3带吸入接管阻火呼吸阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
