产品名称： | 缩径保温球阀 | |||||
| 型号： | BQ41F | ||||||
| 口径： | DN15-200 | ||||||
| 压力： | 1.6-4.0MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【缩径保温球阀】 | |||||||
缩径保温球阀详细介绍
缩径保温球阀产品介绍：
缩径保温球阀是我公司为满足客户特殊工况需要在一体式保温球阀基础上开发的新型保温球阀，具有保温、保冷特性。该阀根据用户需要在夹套注入蒸气、导热油、冷却水、冷气等，从而使整个阀门在常温或降温时达到所需要的温度，防止介质结晶，其相比普通一体式保温球阀最大的特点是采用连接口尺寸比安装管道要小的缩径型设计，本产品有法兰加大型和不加大型两种连接尺寸标准。缩径保温球阀主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
缩径保温球阀零件材料：
序号 |
零件名称 |
材料名称 |
||||
1 |
阀体 |
WCB |
CF8(304) |
CF3(304L) |
CF8M(316) |
CF3M(316L) |
2 |
球体 |
2Cr13 |
0Cr18Ni9 |
00Cr19Nill |
0Cr17Ni12Mo2 |
0Cr17Ni12Mo2 |
3 |
阀杆 |
2Cr13 |
0Cr18Ni9 |
00Cr19Nill |
0Cr17Ni12Mo2 |
0Cr17Ni12Mo2 |
4 |
夹套 |
WCB |
CF8(304) |
CF3(304L) |
CF8M(316) |
CF3M(316L) |
5 |
密封圈 |
聚四氟乙烯、对位聚笨 |
||||
6 |
填料 |
V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨复合垫 |
||||
7 |
垫圈 |
V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨复合垫 |
||||
适用温度 |
-28~300℃ |
|||||

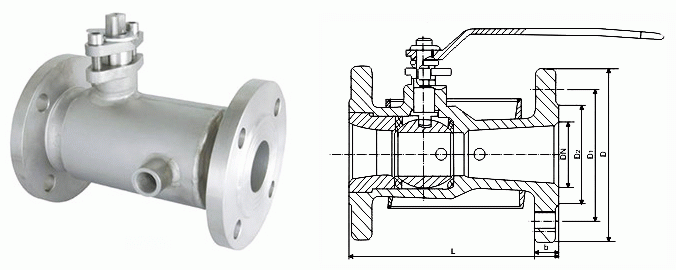

缩径保温球阀外形结构图：
缩径保温球阀连接尺寸：
公称压力 |
公称通径 |
尺寸(mm) |
|||||
L |
D |
D1 |
D2 |
b |
Z-Φd |
||
1.6 |
15 |
95 |
95 |
65 |
45 |
14 |
4-Φ14 |
20 |
105 |
105 |
75 |
55 |
14 |
4-Φ14 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4-Φ14 |
|
32 |
165/200 |
135 |
100 |
78 |
16 |
4-Φ18 |
|
40 |
180/205 |
145 |
110 |
85 |
16 |
4-Φ18 |
|
50 |
200/220 |
160 |
125 |
100 |
16 |
4-Φ18 |
|
65 |
220 |
180 |
145 |
120 |
18 |
4-Φ18 |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-Φ18 |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-Φ18 |
|
125 |
320 |
245 |
210 |
185 |
22 |
8-Φ18 |
|
150 |
360 |
280 |
240 |
210 |
26 |
4-Φ23 |
|
备注 |
此为法兰不加大型连接尺寸 |
||||||
1.6 |
15 |
95 |
105 |
75 |
55 |
14 |
4-Φ14 |
20 |
105 |
115 |
85 |
65 |
14 |
4-Φ14 |
|
25 |
160 |
135 |
100 |
78 |
16 |
4-Φ18 |
|
32 |
165/200 |
145 |
110 |
85 |
16 |
4-Φ18 |
|
40 |
180/205 |
160 |
125 |
100 |
16 |
4-Φ18 |
|
50 |
200/220 |
180 |
145 |
120 |
18 |
4-Φ18 |
|
65 |
220 |
195 |
160 |
135 |
20 |
8-Φ18 |
|
80 |
250 |
215 |
180 |
155 |
20 |
8-Φ18 |
|
100 |
280 |
245 |
210 |
185 |
22 |
8-Φ18 |
|
125 |
320 |
280 |
240 |
210 |
24 |
8-Φ23 |
|
150 |
360 |
335 |
295 |
265 |
26 |
8-Φ23 |
|
200 |
400 |
405 |
355 |
320 |
30 |
12-Φ25 |
|
备注 |
此为法兰加大型连接尺寸 |
||||||
