衬胶蝶阀
| 电动衬胶蝶阀 |
 |
产品名称： | 电动衬胶蝶阀 | |||||
| 型号： | D971J | ||||||
| 口径： | DN50-1000 | ||||||
| 压力： | 0.6-1.6MPa | ||||||
| 材质： | 铸铁、铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【电动衬胶蝶阀】 | |||||||
电动衬胶蝶阀详细介绍
电动衬胶蝶阀产品概述：
衬胶蝶阀产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。电动衬胶蝶阀适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
电动衬胶蝶阀产品特点:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
电动衬胶蝶阀设计标准：
计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
电动衬胶蝶阀密封选型：
电动衬胶蝶阀零件材料：
电动衬胶蝶阀外形结构图：
密封圈材料代号 |
适用温度 |
适用介质 |
NR |
≤85℃ |
水、空气、酸碱类 |
CR |
≤85℃ |
水、煤气、酸碱类 |
NBR |
≤100℃ |
水、油品 |
CPDM |
≤120℃ |
水、蒸汽、一般酸碱类 |
FKM |
≤150℃ |
水、蒸汽、强酸碱类 |
电动衬胶蝶阀零件材料：
阀体 |
铸铁、球墨铸铁、碳钢、不锈钢 |
蝶板 |
铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料 |
阀杆 |
碳钢镀镍磷、不锈钢 |
阀座密封圈 |
天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM |
电动装置 |
组合件 |

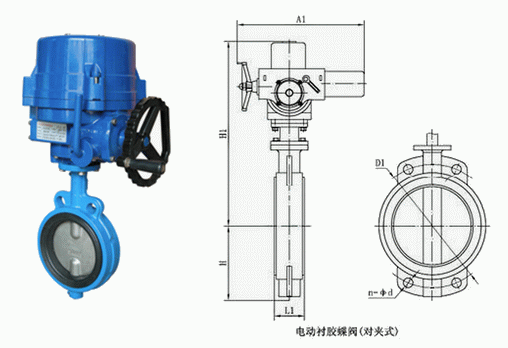

电动衬胶蝶阀外形结构图：
电动衬胶蝶阀连接尺寸：
公称通径 |
L |
D1 |
D |
z-φd |
H |
H0 |
A |
B |
50 |
43 |
125 |
165 |
4-18 |
63 |
315 |
180 |
65 |
65 |
46 |
145 |
185 |
4-18 |
70 |
330 |
180 |
65 |
80 |
46 |
160 |
200 |
8-18 |
83 |
390 |
245 |
72 |
100 |
52 |
180 |
220 |
8-18 |
105 |
431 |
245 |
72 |
125 |
56 |
210 |
250 |
8-18 |
115 |
455 |
245 |
72 |
150 |
56 |
240 |
285 |
8-22 |
137 |
626 |
355 |
93 |
200 |
60 |
295 |
340 |
8-22 |
164 |
720 |
350 |
93 |
250 |
68 |
350 |
395 |
12-22 |
206 |
800 |
550 |
350 |
300 |
78 |
400 |
445 |
12-22 |
230 |
860 |
600 |
350 |
350 |
78 |
460 |
505 |
16-22 |
248 |
883 |
600 |
350 |
400 |
102 |
515 |
565 |
16-26 |
289 |
972 |
600 |
350 |
450 |
114 |
565 |
615 |
20-26 |
320 |
1043 |
750 |
380 |
500 |
127 |
620 |
670 |
20-26 |
343 |
1098 |
750 |
380 |
600 |
154 |
725 |
780 |
20-30 |
413 |
1236 |
750 |
380 |
700 |
165 |
840 |
895 |
24-30 |
478 |
1431 |
750 |
380 |
800 |
190 |
950 |
1015 |
24-33 |
525 |
1488 |
750 |
380 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【电动衬胶蝶阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
