当前位置:首页 >> 油田阀门 >> 油田闸阀 >> 平行式闸板阀
更新时间 2024-12-22 0:05:02


油田闸阀
    平行式闸板阀
    平行式闸板阀   产品名称: 平行式闸板阀
    型号:ZF43Y/ZF63Y/ZF83Y
    口径:DN25-200
    压力:1.6-42.0MPa
    材质:铸钢、锻钢、不锈钢等

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【平行式闸板阀

       平行式闸板阀详细介绍


    平行式闸板阀产品介绍:

    平行式闸板阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。

    闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀,则两闸板间的撑开机构可以补充这一压紧力。

    平行式闸板阀应用范围:

    平行式闸板阀适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。适用于天然气开采和净化的长输管线。


    平行式闸板阀使用说明:

    1.阀座的密封结构应为弹性有预紧力,上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。
    2.阀座有自清洗功能,并且在阀门开启或关闭过程中不受气流直接冲刷。阀座应由有润滑、不磨损材料制成。
    3.阀门执行机构的故障不会影响到阀门的其它部分,维修和更换工作能够在不拆下阀门的情况下进行。
    (1) 轭架套管:铝青铜轭架套管配置针形止推轴承,最大程度减少操作扭矩。
    (2) 阀杆:螺纹长度直到托架;销钉和点焊;具有稳定性。
    (3) 压力密封:结构简单,配置分段扣环和镀银低碳钢垫圈,有助于拆卸和实现最好的阀帽密封。
    (4) 阀座环:焊接阀座环垂直于流动通道,易于维护。
    (5) 执行机构:阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮,DN350以上配置斜齿轮操作机构。
    (6) 轭架:完全装配式轭架通过抗震测试,易于维护和安装执行机构。
    (7) 压盖:两件式,自调节压盖,避免被弹出。
    (8) 整体后座:硬面,使用寿命最长。
    (9) 阀瓣:弹簧负载阀瓣能够自行调节,减少执行机构的扭矩需求。
    (10) 整体止动:整体铸造托架止动装置,定位组装的托架阀瓣,使得阀座更加稳定可靠。

    平行式闸板阀采用标准:

    设计标准
    JB/T5298、APl6D
    结构长度
    法兰
    GB/T 12221、JB/T 5298
    焊接
    GB/T 15188.1
    连接法兰
    GB/T9113、JB/T 79 ANSl 16.5a
    对焊端
    GB/T 12224
    试验和检验
    GB/T3927、JB/T 9092

    平行式闸板阀性能规范:

    适用范围
    PN10.0~42.0MPa
    DN25~200mm
    适用温度
    -29~121℃
    适用介质
    普通型
    石油、天然气、成油品、水等
    抗硫型
    含H2S、CO2的石油、天然气等
    连接形式
    法兰端、焊接端、卡箍端
    驱动方式
    手动、电动、气动等

    平行式闸板阀零件材料:

    零件名称
    阀体、阀盖
    闸板
    阀杆
    阀座
    阀杆螺母
    填料
    "Z"型
    WCB、铬钼钢
    合金钢(焊硬质合金)
    不锈钢
    合金钢(焊硬质合金)
    铝青铜
    聚四氟乙烯、氟橡胶 PTFE、

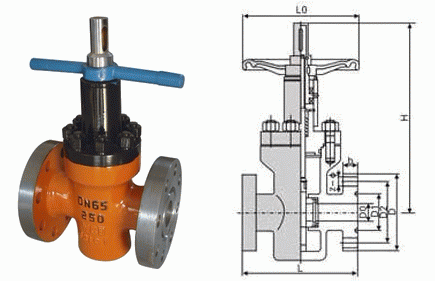

    平行式闸板阀外形结构图:

    今晚十二生肖开什么号码开奖8月28

    平行式闸板阀连接尺寸:
    公称压力(MPa)
    公称通径(mm)
    尺寸(mm)
    DO
    D
    D2
    D1
    L
    b
    H
    Z-d
    LO
    16.0
    20.0
    25
    22
    150
    101.5
    50.80
    210
    29
    255
    4-26
    180
    32
    28
    160
    111
    60.32
    230
    29
    307
    4-26
    200
    40
    35
    180
    124
    68.28
    260
    32
    356
    4-30
    240
    50
    47
    215
    165
    95.25
    300
    38.5
    379
    8-26
    250
    65
    57
    245
    190.5
    107.95
    340
    41.5
    402
    8-30
    280
    80
    72
    240
    190.5
    123.82
    390
    38.5
    475
    8-26
    320
    100
    92
    395
    235
    149.22
    480
    44.5
    548
    8-33
    350
    150
    136
    380
    317.5
    211.12
    550
    56
    775
    12-33
    450
    200
    174
    470
    393.5
    269.88
    650
    63.5
    793
    12-39
    550
    25.0
    25
    22
    150
    101.5
    50.80
    210
    29
    255
    4-26
    180
    32
    28
    160
    111
    60.32
    230
    29
    307
    4-26
    200
    40
    35
    180
    124
    68.28
    260
    32
    356
    4-30
    240
    50
    47
    215
    165
    95.25
    300
    38.5
    379
    8-26
    260
    65
    57
    245
    190.5
    107.95
    340
    41.5
    402
    8-30
    280
    80
    70
    270
    203
    136.52
    390
    48
    475
    8-33
    320
    100
    92
    310
    241.5
    161.92
    480
    54
    548
    8-36
    350
    150
    136
    395
    317.5
    211.212
    550
    83
    775
    12-39
    450
    200
    174
    485
    393.5
    269.68
    650
    92
    793
    12-45
    550
    35.0
    42.0
    25
    19
    160
    108
    60.32
    210
    35
    255
    4-26
    180
    32
    25
    185
    130
    72.24
    230
    38.5
    307
    4-30
    200
    40
    29
    205
    14
    82.55
    260
    44.5
    356
    4-33
    240
    50
    38
    235
    171.5
    101.60
    300
    51
    379
    8-30
    260
    65
    48
    265
    197
    111.12
    340
    57.5
    402
    8-33
    280
    80
    57
    305
    228.5
    127.00
    390
    67
    475
    8-36
    320
    100
    73
    355
    273
    157.18
    480
    76.5
    548
    8-42
    350
    150
    111
    485
    368.5
    228.60
    550
    108
    775
    8-56
    450
    200
    146
    550
    438
    279.40
    650
    127
    793
    12-56
    550

    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【平行式闸板阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
