复合式排气阀
| FOX防水锤空气阀 |
 |
产品名称： | FOX防水锤空气阀 | |||||
| 型号： | FOX | ||||||
| 口径： | DN50-300 | ||||||
| 压力： | 1.0-2.5MPa | ||||||
| 材质： | 铸铁，铸钢，不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【FOX防水锤空气阀】 | |||||||
FOX防水锤空气阀详细介绍
FOX防水锤空气阀概述：
FOX型防水锤空气阀也称防水锤排气阀用在送水时容易产生突压及大量冲击的管线上，防止排气时的大量喷水及有效减缓对于排气阀内部的冲击，以延长排气阀的寿命。水锤产生的主要原因是水管中有空气，空气柱在突然降压时会膨胀，推动水柱运动，这样气推水，水推气，形成水锤，形成大的破坏力。特别是第一次试水，必须排气，排气完了再停水。FOX防水锤空气阀原理作用：
消除断流弥合水锤真空破坏与微量排气复合阀：当水柱分离时，可高速吸气，破坏真空；当断流弥合时不高速排气，气囊起缓冲作用，但可微量排气，逐渐排除积存的空气。防水锤型空气阀具有普通空气阀的低压进排气以及高压微量排气功能。低压进排气部分是在管道压力较低时（空管充水，管道排空等）工作，主要为低压工况下大量排气和进气；高压微量排气则主要在管道正常带压工作时，将管道内不断析出的气体及时排放，以减少因之可能产生的多种不利后果。
具有防水锤功能，即：保证在管线出现水柱拉断时的负压工况下，迅速大量排气，以避免负压的产生产；而当随后出现的水柱弥合工况时，阀门有效地限制排气，通过延缓排气时间，在管道当中造成空气囊似的弹性压缩空间，阻止快速的水柱弥合可能造成的压力升高，即水锤。
空气阀有两个圆柱形浮筒：大浮筒和小浮筒，分别负责低压进排气与高压微量排气。小浮筒安装在大浮筒的上方，且两个浮筒均在主阀体内空气阀带有缓冲盘片，确保平缓排气，防止出现"气堵"破坏的情况。缓冲片在经历高速排气时所通过的面积以及小孔的数量可做调整。
空气阀有两个圆柱形浮筒：大浮筒和小浮筒，分别负责低压进排气与高压微量排气。小浮筒安装在大浮筒的上方，且两个浮筒均在主阀体内空气阀带有缓冲盘片，确保平缓排气，防止出现"气堵"破坏的情况。缓冲片在经历高速排气时所通过的面积以及小孔的数量可做调整。
FOX防水锤空气阀基本参数：
| 公称通径DN（mm） | 50~400 |
| 公称压力PN（Mpa） | 1.0~6.4 |
| 使用温度（℃） | 0~90 |
| 适用介质 | 水 |
FOX防水锤空气阀零件材料：
| 序号 | 1 | 2 | 3 | 4 | 5 | 6 |
| 零件名称 | 阀盖 | 螺栓螺母 | 阀体 | 护体 | 浮球 | 定位柱 |
| 材质属性 | 碳钢、不锈钢 | 碳钢、不锈钢 | 碳钢、不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 |

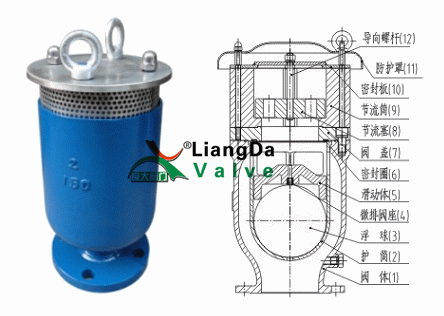

FOX防水锤空气阀外形结构图：
FOX防水锤空气阀安装事项：
1、于安装前，请先检查并清除主体内的杂物。
2、在阀前装一只闸阀，以便下次的安装维修。阀如果安装于荫井内，应有足够空间以便容纳技术人员调整及维护工作。
3、若防水锤排气阀安装于室外，请注意阀门的保温，以防阀门内水结冰或冻裂阀门。
4、若排气阀所在管线送断水频繁，建议在排气阀前加装一个缓冲阀。
FOX防水锤空气阀连接尺寸：
| 口径 | H | D | D1 | D2 | b | N-Φ |
| 50 | 350 | 165 | 125 | 102 | 18 | 4-18 |
| 80 | 380 | 200 | 160 | 138 | 20 | 8-18 |
| 100 | 400 | 220 | 180 | 158 | 20 | 8-18 |
| 150 | 480 | 285 | 240 | 212 | 22 | 8-22 |
| 200 | 550 | 340 | 295 | 268 | 24 | 12-22 |
| 250 | 630 | 405 | 355 | 320 | 26 | 12-26 |
| 300 | 700 | 460 | 410 | 378 | 28 | 12-26 |
| 350 | 750 | 520 | 470 | 428 | 30 | 16-26 |
FOX防水锤空气阀安装位置的选择：
防水锤空气阀的安装位置直接影响着排气效果和管道的运行状态。设计人员在设计时，往往局限于局部最高点，复合式排气阀的安装位置有多种，只有对整个管道综合考虑，才能使排气效果达到最佳。常见的安装地点有以下几个位置：局部最高点、下降坡度变大点、上升坡度变小点、长距离无折点上升或下降管段。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【FOX防水锤空气阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
