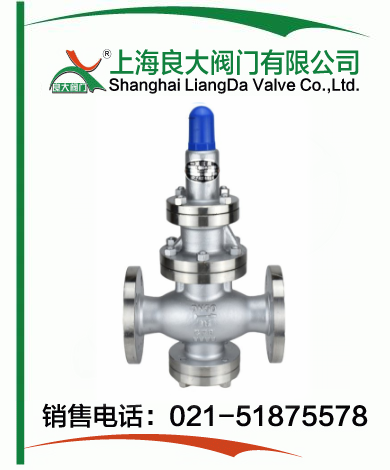

管道减压阀
| 蒸汽管道减压阀 |
 |
产品名称： | 蒸汽管道减压阀 | |||||
| 型号： | Y43H | ||||||
| 口径： | DN15-500 | ||||||
| 压力： | PN1.0-16.0MPa | ||||||
| 材质： | 碳钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【蒸汽管道减压阀】 | |||||||
蒸汽管道减压阀详细介绍
蒸汽管道减压阀产品概述：
蒸汽管道减压阀是一种通过启闭件的开度来调节介质的流量，将阀前管路较高的压力减至阀后所需的压力，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定值的先导活塞式蒸汽减压阀。该阀是通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能，其步骤为拧动调节螺钉，顶开导阀阀瓣，介质从进口侧进入活塞上方，由于活塞面积大于主阀瓣面积，推动活塞向下移动，使主阀打开，由阀后压力平衡调节弹簧的压力改变导阀的开度，从而改变活塞上方的压力，控制主阀瓣的开度，使阀后的压力保持恒定。
蒸汽管道减压阀出厂时，调节弹簧处于放松状态，此时主阀瓣和副阀瓣处于关闭状态，使用时按顺时针转动调节螺钉，压缩调节弹簧，弹簧下座推动膜片向下运动，克服副阀瓣弹簧阻力打开副阀瓣，介质通过阀前控制气路，经过副阀瓣，进入活塞上方气腔形成一定压力。活塞在介质压力的作用下向下移动，克服活塞环与气缸壁的摩擦阻力、主阀瓣弹簧压缩弹力、介质对主阀瓣的压力推动主阀瓣离开主阀座，使介质流向出口，阀后部分介质通过阀后控制气路进入膜片下方气腔，对膜片形成向上的推力，当阀后压力升高到一定程度时，这个推力与预调的弹簧力平衡，阀门的开启程度确定，介质经阀门节流后流向阀后形成一定压力。
蒸汽管道减压阀零件材料：

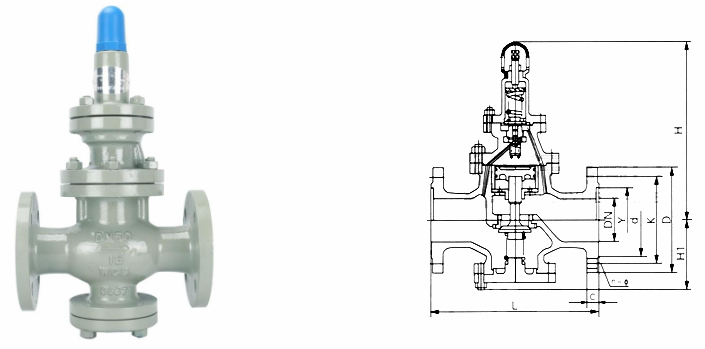

蒸汽管道减压阀外形结构图：
蒸汽管道减压阀外形尺寸表：
蒸汽管道减压阀订货参数及注意事项：
尊敬的客户！如果您需要订购我公司蒸汽管道减压阀产品，咨询时请说明公称压力、进出口压力、公称通径、阀体材质、内件材质、工作温度等以便选型。本产品进口压力和出口压力的压差不小于0.2MPa，有法兰和螺纹两种连接方式，具体详情请联系我司销售技术人员。
