液化气截止阀
| 液化气截止阀 |
 |
产品名称： | 液化气截止阀 | |||||
| 型号： | J41F、J41N | ||||||
| 口径： | DN15-200 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【液化气截止阀】 | |||||||
液化气截止阀详细介绍
液化气截止阀介绍：
液化气截止阀使用于城市液化气石油气贮备站，也使用于炼油厂、石油化工厂的液化气系统，作为控制介质截止的启闭装置。
液化气截止阀操作原理和结构说明：
1、手轮顺时针方向转时，阀杆向下移动，阀瓣下降使密封面密合，将通路切断。逆转时则开启，阀杆提到最高点上密封起作用。
2、增加了一个上密封，在阀门开启状态时。与填料一起两层密封作用，并对填料有一定的保护作用。
3、液化气截止阀采用尼龙制品作密封面，填料为软成形填料，上密封也为软材质，密封性能较好。
液化气截止阀性能规范：
液化气截止阀零件材料：
液化气截止阀外形结构图：
液化气截止阀连接尺寸：
液化气截止阀性能规范：
| 压力等级 | 常温试验压力（Mpa) | |||
| 壳体 | 密封 | 低气压密封 | ||
| 公称压力(Mpa) | 1.6 | 2.4 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | 0.6 | |
| 4.0 | 6.0 | 4.4 | 0.6 | |
| 适用温度 | -40~+80℃ | |||
| 适用介质 | 天然气， 液化石油气等 | |||
液化气截止阀零件材料：
| 零 件 名 称 | 材 料 |
| 阀 体 阀 盖 | 碳 素 钢 WCB |
| 阀 杆 | 铬 不 锈 钢 Cr13 |
| 阀 瓣 | 25# 密 封 面 尼 龙 1010 |
| 阀 杆 螺 母 | 青 铜 |
| 填 料 | 增强聚四氟乙烯成形 |
| 垫 片 | XB450 |
| 手 轮 | 球 墨 铸 铁 |

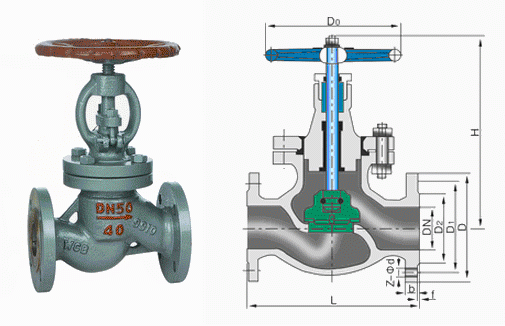

液化气截止阀外形结构图：
液化气截止阀连接尺寸：
| DN | L | D | D1 | D2 | b | f | z-d | H | D0 |
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-*14 | 207 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-*14 | 217 | 120 |
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-*14 | 219 | 120 |
| 32 | 190 | 135 | 100 | 75 | 18 | 2 | 4-*18 | 280 | 160 |
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-*18 | 330 | 200 |
| 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-*18 | 350 | 240 |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-*18 | 400 | 280 |
| 80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-*18 | 430 | 320 |
| 100 | 350 | 135 | 190 | 160 | 24 | 3 | 8-*23 | 465 | 360 |
| 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-*25 | 558 | 400 |
| 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-*25 | 611 | 400 |
| 200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-*25 | 710 | 450 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【液化气截止阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
