燃气止回阀
| 燃气止回阀 |
 |
产品名称： | 燃气止回阀 | |||||
| 型号： | H42N/F | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【燃气止回阀】 | |||||||
燃气止回阀详细介绍
燃气止回阀概述：
燃气止回阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置，依靠阀瓣自重和流体压差实现在管路上的自动阻止流体倒流。燃气止回阀性能规范：
| 公称压力PN | 强度试验压力Mpa | 空气密封试验压力Mpa | 低压密封试验（Mpa) | 适用介质 | |||
| 2.5 | 3.75 | 2.75 | (-40～+80) | ||||

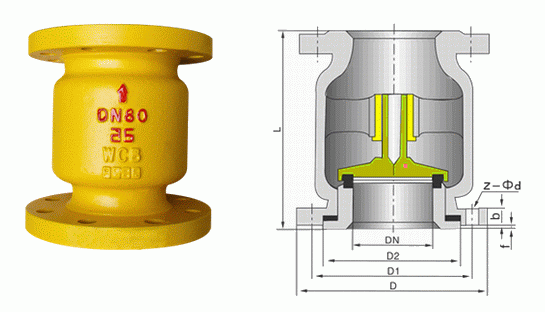

燃气止回阀外形结构图：
燃气止回阀连接尺寸：
| DN | L | D | D1 | D2 | D6 | b | f | z-d | H |
| 25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4-*14 | 150 |
| 32 | 190 | 135 | 100 | 75 | 66 | 18 | 2 | 4-*18 | 160 |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4-*18 | 175 |
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4-*18 | 185 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 8-*18 | 200 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 8-*18 | 220 |
| 100 | 350 | 135 | 190 | 160 | 150 | 24 | 3 | 8-*23 | 248 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 8-*25 | 380 |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 8-*25 | 420 |
| 200 | 600 | 375 | 310 | 278 | 260 | 34 | 3 | 12-*25 | 530 |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 12-*34 | 610 |
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 4 | 16-*34 | 725 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【燃气止回阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
