电站止回阀
| 气动抽气止回阀 |
 |
产品名称： | 气动抽气止回阀 | |||||
| 型号： | H664H/Y | ||||||
| 口径： | DN50-800 | ||||||
| 压力： | PN1.6-16.0MPa | ||||||
| 材质： | 碳钢、锻钢、不锈钢、铬钼钢等 | ||||||
|
|||||||
| 您正在浏览：【气动抽气止回阀】 | |||||||
气动抽气止回阀详细介绍
气动抽气止回阀产品概述：
气动抽气止回阀是一种用于电站或热电厂抽气系统，或其他系统的蒸汽和水等非腐蚀性介质管道上，以保护汽轮机的安全运行，是火力发电机组必不可少的关键阀门。其作为防止介质逆流的装置，能快速和紧密的关闭，确保在给水加热器出现水位超高时，气动装置部件接到液体逆流信号后，将汽轮机迅速隔开，安全有效地保护了汽轮机或抽气系统的正常运行。该阀关闭件阀瓣经摇杆活动连接，阀瓣绕摇杆旋转，可以使阀瓣准确定位在阀体密封面上，保证密封面的吻合，简化了摇杆轴的密封结构，使阀门密封性能稳定和可靠，阀体密封面堆焊不锈钢或司太立硬质合金，有良好的耐磨性。本产品具有密封可靠，启闭迅速，运动平稳的性能。
气动抽气止回阀工作原理：
气动抽气止回阀技术规范：气动抽气止回阀的气动控制方法，首先，将起关闭件作用的阀瓣经摇杆活动连接，阀瓣绕摇杆旋转，此时使所述的阀瓣准确定位在阀体密封面上，再在阀体密封面堆焊不锈钢或硬质合金使密封面完全吻合；其次，将阀体密封面倾斜，以减少止回阀关闭时间，保证阀体快速关闭；之后，通过止回阀安装在加长杆的重锤以及拨叉作用，使阀瓣和摇杆的重力矩平衡，当介质正向流动时，自动打开止回阀并能够保证阀平稳运行，减少振动，此时安装的气缸，在介质正向流动的作用下下腔进气，与重锤共同作用于阀瓣使其平衡的处在全开位置，若介质反向流动，气缸的活塞下腔将迅速泄压，而阀瓣在反向介质作用下快速动作，使止回阀瞬间关闭。

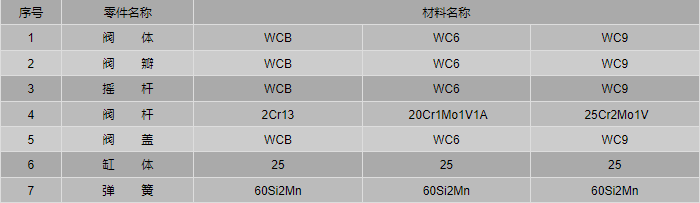

气动抽气止回阀零件材料：

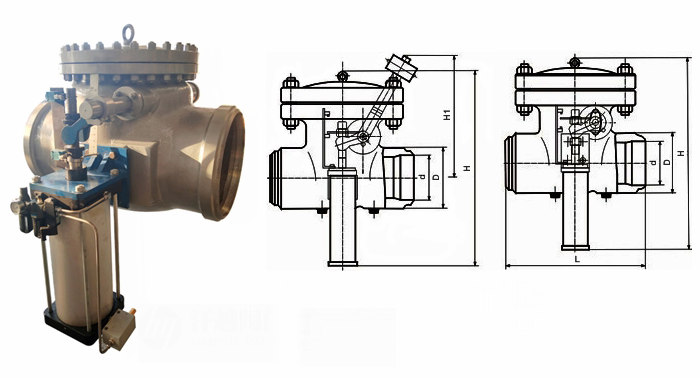

气动抽气止回阀外形结构图：

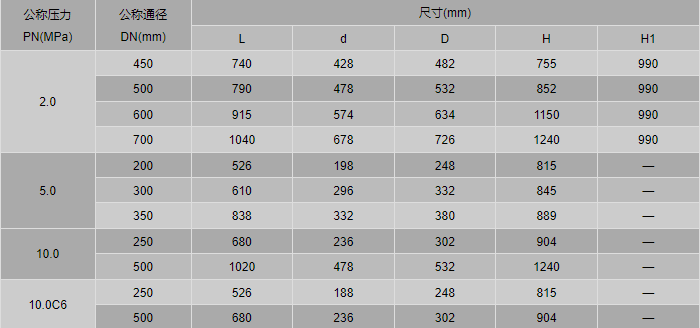

气动抽气止回阀外形尺寸表：

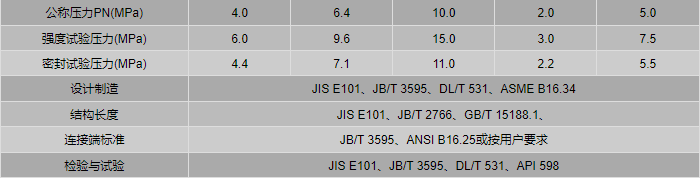

气动抽气止回阀订货参数：
尊敬的客户！如果您需要订购我公司电站阀系列产品，咨询时请说明公称通径、公称压力、材质、连接端执行标准、使用介质及介质温度等，我公司可按客户需求承接定制，本产品有铸造和锻造两种，锻钢阀体一般选用：A105、F22、F91等材料。
