产品名称： | F4德标法兰闸阀 | |||||
| 型号： | F4 | ||||||
| 口径： | DN50-600 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 碳钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【F4德标法兰闸阀】 | |||||||
F4德标法兰闸阀详细介绍
F4德标法兰闸阀产品概述：
F4德标法兰闸阀系列适用于压力PN1.6~6.4MPa，工作温度 -29~425℃（碳钢）及 -40~500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。通过选用不同的材质，德标法兰闸阀广泛用于化工、火力、发电厂等油品、水、蒸气管道上。
F4德标法兰闸阀标准规范：
结构形式 |
BB-BG-OS＆Y |
驱动方式 |
手动 Hand-operated |
电动 Electric-actuated |
|
设计标准 |
DIN3352 |
结构长度 |
DIN3202 |
连接法兰 |
DIN2543-2547 |
试验和检验 |
DIN3230 |
F4德标法兰闸阀性能规范：
公称压力（MPa） |
壳体实验压力（MPa） |
密封试验压力（MPa） |
适用温度（℃） |
使用介质 |
1.6 |
2.4 |
1.76 |
-110～600℃ |
水、蒸汽、油品等 |
2.5 |
3.75 |
2.75 |
||
4.0 |
6.0 |
4.4 |
||
6.4 |
9.6 |
7.04 |
F4德标法兰闸阀零件材料：
壳体 |
GS-C25 |
1.4308 |
||||||||||||||
阀瓣 |
GS-C25 |
1.4308 |
1.4408 |
Monel |
||||||||||||
阀杆 |
13Cr |
1.4308 |
1.4408 |
Monel |
F304 |
|||||||||||
阀瓣密封面 |
13Cr |
13Cr |
STL |
1.4308 |
STL |
1.4408 |
STL |
Monel |
1.4308 |
1.4308 |
STL |
|||||
阀座密封面 |
13Cr |
STL |
STL |
1.4308 |
STL |
1.4408 |
STL |
Monel |
1.4308 |
STL |
STL |
|||||
壳体 |
1.4408 |
1.4306 |
1.4301 |
|||||||||||||
阀瓣 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
阀杆 |
1.4408 |
1.4306 |
1.4301 |
|||||||||||||
阀瓣密封面 |
1.4408 |
1.4408 |
STL |
1.4306 |
1.4306 |
STL |
1.4301 |
1.4301 |
STL |
|||||||
阀座密封面 |
1.4408 |
STL |
STL |
1.4306 |
STL |
STL |
1.4301 |
STL |
STL |
|||||||

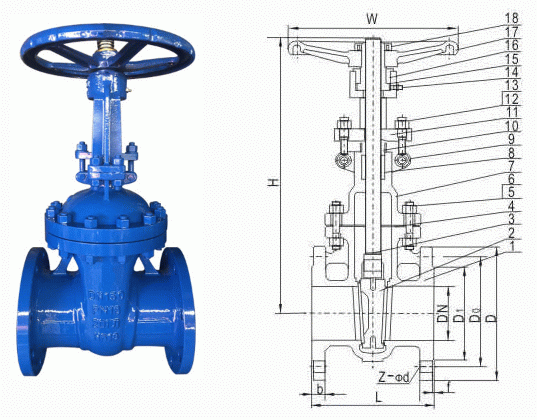

F4德标法兰闸阀外形结构图：
F4德标法兰闸阀连接尺寸：
压力等级 (MPa) |
PN1.6MPa |
||||||||||||||
口径 Size |
nn |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
150 |
170 |
180 |
190 |
200 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
|
H |
305 |
354 |
402 |
437 |
496 |
541 |
699 |
815 |
914 |
1189 |
1350 |
1680 |
1907 |
2050 |
|
W |
200 |
200 |
750 |
250 |
300 |
350 |
400 |
400 |
450 |
450 |
50 |
500 |
600 |
600 |
|
重量(Kg) |
15 |
17 |
23 |
43 |
51 |
68 |
105 |
176 |
285 |
356 |
568 |
702 |
895 |
1045 |
|
压力等级 (MPa |
PN2.5MPa |
||||||||||||||
口径 Size |
nn |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
150 |
170 |
180 |
190 |
200 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
|
H |
325 |
363 |
415 |
453 |
505 |
556 |
744 |
864 |
948 |
1269 |
1450 |
1680 |
1907 |
2050 |
|
W |
200 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
600 |
|
600 |
600 |
|
重量(Kg) |
20 |
30 |
39 |
58 |
80 |
101 |
190 |
290 |
405 |
510 |
650 |
702 |
895 |
1045 |
|
