手动隔膜阀
    手动衬氟隔膜阀
    手动衬氟隔膜阀   产品名称: 手动衬氟隔膜阀
    型号:G41F46
    口径:DN15-300
    压力:0.6-1.6MPa
    材质:铸铁、铸钢、不锈钢

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【手动衬氟隔膜阀

       手动衬氟隔膜阀详细介绍


    手动衬氟隔膜阀产品概述:

    G41F46手动衬氟隔膜阀是一种特殊形式的具有截断功能的阀,其启闭件由钢质阀瓣与软质材料(橡胶和氟塑料复合)制成的隔膜组成,并将阀体内腔与阀盖内腔隔开以达到截断管内介质目的,由於隔膜阀的流道平滑,流阻小,故而可获得较大的流量衬氟隔膜阀是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别,以指示阀门的启闭行程。当顺时针放置手轮时,手轮即下移,阀瓣随之带动隔膜下降使通路截断;反之则阀门即开启,色别随之显露。

    手动衬氟隔膜阀产品特点:
    1、衬氟隔膜阀与其它阀门最大的区别在於:采用无填料函的构造;可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态,从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
    2、由於隔膜阀的流道平滑,流阻小,故而可获得较大的流量。
    3、衬氟隔膜阀的阀体内腔为全氟F46内衬。因此具有优越的耐腐蚀的特点。
    4、由於密封件为富有弹性的四氟隔膜。因此还具有较好的密封性和最小的关闭力。
    5、衬氟隔膜阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。

    手动衬氟隔膜阀基本型号:
    手动
    G41F3
    直流式
    G45F3
    G41F46
    G45F46
    气动
    G641F3
    电动
    G941F3
    G641F46
    G941F46

    手动衬氟隔膜阀技术规范
    设计标准
    GB12239
    结构长度
    JB1688/GB12221
    法兰标准
    JB/T79-94
    GB9113.1-26
    检验试验
    GB/T13927
    驱动方式
    手动、电动、气动、
    常闭型、常开型

    手动衬氟隔膜阀
    零件材料:

    序号

    零件名称

    灰铸铁

    铸钢

    不锈耐酸铸钢

    超低不锈钢耐酸铸钢

    Z

    C

    P

    R

    P

    R

    1

    阀体/阀盖

    HT250

    WCB

    CF8

    CF8M

    CF3

    CF3M

    2

    阀瓣/阀杆

    35

    1cr13

    1Cr18Ni9Ti

    1Cr18Ni12Mo2Ti

    00cr18Ni10

    00Cr17Ni14Mo2

    3

    衬里/阀座

    PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)

    4

    隔膜

    FEP(F46)/CR(氯丁橡胶)、PFA(可溶性F4)/FPDM(乙丙橡胶)

    5

    支架

    WCB

    CF8

    CF8

    6

    阀杆螺母

    ZCuAI10Fe3

    ZCuAI10Fe3

    ZCuAI10Fe3

    7

    紧固螺栓

    35

    1Cr17Ni2

    1Cr18Ni9Ti

    8

    螺母

    45

    0Cr18Ni9

    0Cr18Ni9

    9

    手轮

    WCB

    WCB

    WCB

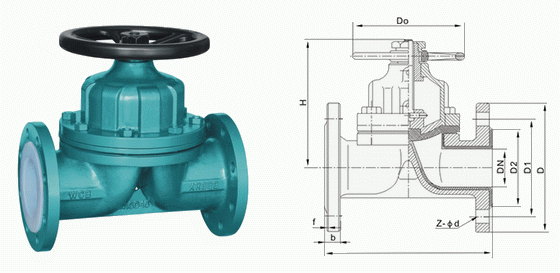

    手动衬氟隔膜阀外形结构图:
    今晚十二生肖开什么号码开奖8月28

    手动衬氟隔膜阀连接尺寸:

    公称通径

    标准值

    参考值

    DN(mm)

    NPS(inch)

    L

    D

    D1

    D2

    f

    b

    Z-фd

    d0

    H

    H1

    WT(kg)

    PN0.6MPa / PN1.0MPa

    15

    1/2

    125

    95

    65

    45

    2

    14

    4-ф14

    100

    105

    110

    3.5

    20

    3/4

    135

    105

    75

    55

    2

    16

    4-ф14

    100

    115

    125

    4

    25

    1

    145

    115

    85

    65

    2

    16

    4-ф14

    120

    120

    135

    5.5

    32

    11/4

    160

    135

    100

    78

    2

    18

    4-ф18

    120

    125

    150

    8

    40

    11/2

    180

    145

    110

    85

    3

    18

    4-ф18

    140

    135

    175

    11

    50

    2

    210

    160

    125

    100

    3

    20

    4-ф18

    140

    155

    195

    14

    65

    21/2

    250

    180

    145

    120

    3

    20

    4-ф18

    200

    170

    200

    23

    80

    3

    300

    195

    160

    135

    3

    22

    4-ф18

    200

    200

    255

    29

    100

    4

    350

    215

    180

    155

    3

    22

    8-ф18

    280

    270

    325

    46

    125

    5

    400

    245

    210

    185

    3

    24

    8-ф18

    320

    335

    405

    70

    150

    6

    460

    280

    240

    210

    3

    24

    8-ф23

    320

    370

    450

    95

    200

    8

    570

    335

    295

    265

    3

    26

    8-ф23

    400

    480

    600

    170

    250

    10

    680

    390

    350

    320

    3

    28

    12-ф23

    500

    545

    620

    270

    300

    12

    790

    435

    395

    362

    4

    24

    12-ф23

    500

    585

    680

    320

    PN1.6MPa

    15

    1/2

    130

    95

    65

    45

    2

    14

    4-ф14

    120

    110

    115

    4

    20

    3/4

    150

    105

    75

    55

    2

    16

    4-ф14

    120

    120

    130

    5

    25

    1

    160

    115

    85

    65

    2

    16

    4-ф14

    140

    125

    140

    6

    32

    11/4

    180

    135

    100

    78

    2

    18

    4-ф18

    140

    130

    155

    9

    40

    11/2

    200

    145

    110

    85

    3

    18

    4-ф18

    160

    140

    180

    12

    50

    2

    230

    160

    125

    100

    3

    20

    4-ф18

    160

    160

    200

    15

    65

    21/2

    290

    180

    145

    120

    3

    20

    4-ф18

    200

    175

    205

    24

    80

    3

    310

    195

    160

    135

    3

    22

    8-ф18

    200

    205

    260

    30

    100

    4

    350

    215

    180

    155

    3

    24

    8-ф18

    280

    275

    330

    48

    125

    5

    400

    245

    210

    185

    3

    26

    8-ф18

    320

    340

    410

    75

    150

    6

    480

    280

    240

    210

    3

    28

    8-ф23

    320

    375

    460

    105

    200

    8

    600

    335

    295

    265

    3

    30

    12-ф23

    400

    485

    605

    182

    250

    10

    730

    405

    355

    320

    3

    32

    12-ф25

    500

    550

    625

    295

    300

    12

    850

    460

    410

    375

    4

    34

    12-ф25

    500

    590

    685

    345


    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【手动衬氟隔膜阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
