当前位置：首页 >> 隔膜阀 >> 衬氟隔膜阀 >> G41F46衬氟隔膜阀

更新时间 2024-12-22 0:09:46

衬氟隔膜阀

G41F46衬氟隔膜阀

产品名称：

G41F46衬氟隔膜阀

型号：

G41F46

口径：

DN15-300

压力：

0.6-1.6MPa

材质：

铸铁、铸钢、不锈钢

良大优势：	1、质量稳定：实行全过程质量监控细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！
订货须知：	请您尽量提供详细参数 ①名称 ②型号 ③口径 ④压力 ⑤材质 ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件
良大服务：	提供全套流体控制解决方案，良大阀门售前、售中、售后专业服务。

您正在浏览：【G41F46衬氟隔膜阀】

G41F46衬氟隔膜阀详细介绍

G41F46衬氟隔膜阀产品概述：

G41F46衬氟隔膜阀是一种特殊形式的具有截断功能的阀，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔与阀盖内腔隔开以达到截断管内介质目的，由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。衬氟隔膜阀是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。

G41F46衬氟隔膜阀产品特点：

1、复合隔膜将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。

2、利用FEP（Teflon)氟塑料与合成橡胶复合而成的隔膜和带有Feflon氟塑料衬里层的阀门可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。

3、做为执行元件的膜片由于频繁的启闭易产生疲劳断裂，应视工况、介质特性进行定期更换。

G41F46衬氟隔膜阀基本型号：

手动	G41F3	直流式	G45F3
	G41F46		G45F46
气动	G641F3	电动	G941F3
	G641F46		G941F46

G41F46衬氟隔膜阀零件材料：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低不锈钢耐酸铸钢
序号	零件名称	Z	C	P	R	P	R
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	35	1cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
4	隔膜	FEP(F46)/CR(氯丁橡胶)、PFA（可溶性F4）/FPDM（乙丙橡胶）
5	支架	WCB			CF8	CF8
6	阀杆螺母	ZCuAI10Fe3			ZCuAI10Fe3	ZCuAI10Fe3
7	紧固螺栓	35			1Cr17Ni2	1Cr18Ni9Ti
8	螺母	45			0Cr18Ni9	0Cr18Ni9
9	手轮	WCB			WCB	WCB

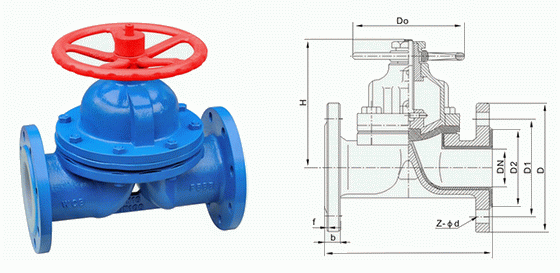

G41F46衬氟隔膜阀外形结构图：

G41F46衬氟隔膜阀连接尺寸：
公称通径

标准值

参考值

DN(mm)

NPS(inch)

L

D

D1

D2

f

b

Z-фd

d0

H

H1

WT(kg)

PN0.6MPa / PN1.0MPa

15

1/2

125

95

65

45

2

14

4-ф14

100

105

110

3.5

20

3/4

135

105

75

55

2

16

4-ф14

100

115

125

4

25

1

145

115

85

65

2

16

4-ф14

120

120

135

5.5

32

11/4

160

135

100

78

2

18

4-ф18

120

125

150

8

40

11/2

180

145

110

85

3

18

4-ф18

140

135

175

11

50

2

210

160

125

100

3

20

4-ф18

140

155

195

14

65

21/2

250

180

145

120

3

20

4-ф18

200

170

200

23

80

3

300

195

160

135

3

22

4-ф18

200

200

255

29

100

4

350

215

180

155

3

22

8-ф18

280

270

325

46

125

5

400

245

210

185

3

24

8-ф18

320

335

405

70

150

6

460

280

240

210

3

24

8-ф23

320

370

450

95

200

8

570

335

295

265

3

26

8-ф23

400

480

600

170

250

10

680

390

350

320

3

28

12-ф23

500

545

620

270

300

12

790

435

395

362

4

24

12-ф23

500

585

680

320

PN1.6MPa

15

1/2

130

95

65

45

2

14

4-ф14

120

110

115

4

20

3/4

150

105

75

55

2

16

4-ф14

120

120

130

5

25

1

160

115

85

65

2

16

4-ф14

140

125

140

6

32

11/4

180

135

100

78

2

18

4-ф18

140

130

155

9

40

11/2

200

145

110

85

3

18

4-ф18

160

140

180

12

50

2

230

160

125

100

3

20

4-ф18

160

160

200

15

65

21/2

290

180

145

120

3

20

4-ф18

200

175

205

24

80

3

310

195

160

135

3

22

8-ф18

200

205

260

30

100

4

350

215

180

155

3

24

8-ф18

280

275

330

48

125

5

400

245

210

185

3

26

8-ф18

320

340

410

75

150

6

480

280

240

210

3

28

8-ф23

320

375

460

105

200

8

600

335

295

265

3

30

12-ф23

400

485

605

182

250

10

730

405

355

320

3

32

12-ф25

500

550

625

295

300

12

850

460

410

375

4

34

12-ф25

500

590

685

345

提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【G41F46衬氟隔膜阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-фd	d0	H	H1	WT(kg)
DN(mm)	NPS(inch)	PN0.6MPa / PN1.0MPa
15	1/2	125	95	65	45	2	14	4-ф14	100	105	110	3.5
20	3/4	135	105	75	55	2	16	4-ф14	100	115	125	4
25	1	145	115	85	65	2	16	4-ф14	120	120	135	5.5
32	11/4	160	135	100	78	2	18	4-ф18	120	125	150	8
40	11/2	180	145	110	85	3	18	4-ф18	140	135	175	11
50	2	210	160	125	100	3	20	4-ф18	140	155	195	14
65	21/2	250	180	145	120	3	20	4-ф18	200	170	200	23
80	3	300	195	160	135	3	22	4-ф18	200	200	255	29
100	4	350	215	180	155	3	22	8-ф18	280	270	325	46
125	5	400	245	210	185	3	24	8-ф18	320	335	405	70
150	6	460	280	240	210	3	24	8-ф23	320	370	450	95
200	8	570	335	295	265	3	26	8-ф23	400	480	600	170
250	10	680	390	350	320	3	28	12-ф23	500	545	620	270
300	12	790	435	395	362	4	24	12-ф23	500	585	680	320
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-ф14	120	110	115	4
20	3/4	150	105	75	55	2	16	4-ф14	120	120	130	5
25	1	160	115	85	65	2	16	4-ф14	140	125	140	6
32	11/4	180	135	100	78	2	18	4-ф18	140	130	155	9
40	11/2	200	145	110	85	3	18	4-ф18	160	140	180	12
50	2	230	160	125	100	3	20	4-ф18	160	160	200	15
65	21/2	290	180	145	120	3	20	4-ф18	200	175	205	24
80	3	310	195	160	135	3	22	8-ф18	200	205	260	30
100	4	350	215	180	155	3	24	8-ф18	280	275	330	48
125	5	400	245	210	185	3	26	8-ф18	320	340	410	75
150	6	480	280	240	210	3	28	8-ф23	320	375	460	105
200	8	600	335	295	265	3	30	12-ф23	400	485	605	182
250	10	730	405	355	320	3	32	12-ф25	500	550	625	295
300	12	850	460	410	375	4	34	12-ф25	500	590	685	345
