真空插板阀
    CC型超高真空插板阀
    CC型超高真空插板阀   产品名称: CC型超高真空插板阀
    型号:CC
    口径:DN50-300
    压力:0.6×106 ~1.3×10-4
    材质:铸钢、不锈钢

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【CC型超高真空插板阀

       CC型超高真空插板阀详细介绍


    CC型超高真空插板阀产品概述:

    CC型系列超高真空插板阀是通过手柄以螺杆传动推动钢球架运动,撑开阀板关闭,又靠弹簧力收拢阀板,打开后再退出的真空阀门。阀门适用于超高真空系统中接通或截止气流之用。高真空系统中接通或截止气流之用。适用的工作介质为洁净的空气和非腐蚀性气体。

    CC型超高真空插板阀技术性能:
    适用范围(Pa)
    105~1.3x10-7
    阀门漏率(Pa.L/S)
    DN≤200为≤1.3x10-7
    DN≥250为≤6.7x10-7
    阀门烘烤温度(℃)

    ≤150(除传动装置外)

    开阀时阀板两侧压力差(Pa)
    ≤2.7x103
    阀板密封件
    氟橡胶
    轴封处密封件
    不锈钢波纹管

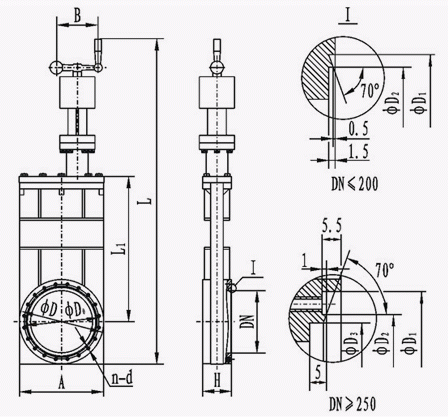

    CC型超高真空插板阀外形结构图:
    今晚十二生肖开什么号码开奖8月28

    CC型超高真空插板阀连接尺寸:
    型号
    通径(DN)
    ΦD
    ΦD0
    ΦD1
    ΦD2
    ΦD3
    H
    A

    n-d

    L
    L1
    B
    法兰标准
    CC-50A
    50
    89
    72.4
    61.6
    55.6
    /
    60
    91
    8-M8
    493
    165
    80
    GB/T6071
    CC-63A
    63
    114
    92.1
    82.6
    76.6
    /
    65
    105
    8-M8
    547
    190
    80
    CC-80A
    80
    130
    110
    99
    93
    /
    65
    130
    16-M8
    607
    225
    80
    CC-100A
    100
    152
    130.2
    120.7
    114.7
    /
    70
    152
    16-M8
    660
    267
    100
    CC-150A
    150
    202
    181
    171.5
    165.5
    /
    70
    202
    20-M8
    784
    350
    100
    CC-200A
    200
    254
    231.8
    222.3
    216.6
    /
    80
    251
    24-M8
    882
    426
    100
    CC-250A
    250
    314
    288
    308
    275
    271
    85
    300
    24-M10
    1146
    570
    130
    JB5278
    CC-300A
    300
    365
    338
    353
    323
    318
    90
    352
    32-M10
    1206
    613
    130
    /

    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【CC型超高真空插板阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
