燃气限流阀
燃气限流阀 |
产品名称: | 燃气限流阀 | ||||||
型号: | YG02 | ||||||
口径: | DN25-200 | ||||||
压力: | 1.6-6.4MPa | ||||||
材质: | 铸钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【燃气限流阀】 |
燃气限流阀详细介绍
燃气限流阀概述:
燃气限流阀是一种安全保护阀,使用于油品等非腐蚀性介质。在管道内介质流速超过设定值时即时关闭,在管道或附件损坏流速过大自动关闭,防止事故的发生或扩大,一般安装于贮罐进出口,或管道出口,保卫下游设备的安全性和可靠性。燃气限流阀性能规范:
公称压力 | 2.5 | Mpa | |
强度试验 | 3.8 | ||
最高工作温度 | -29-+80 |
|
|
关闭流速 | 3-5m-s | ||
正常流速 | ≤1.5m/s | ||
关闭时间 | 《10秒 | ||
适用介质: | 液化石油气 ,液氨,油品 , 天然气等非腐蚀性介质。 |
燃气限流阀零件材料:
零 件 名 称 | 材 料 |
阀 体 | WCB |
弹簧 | V50Cr+镀镍 |
内件 | 13%Cr |
O型圈 | 丁晴橡胶 |
法兰连接 | JB/T79-84 |
结构长度 | GB 12221-89 |

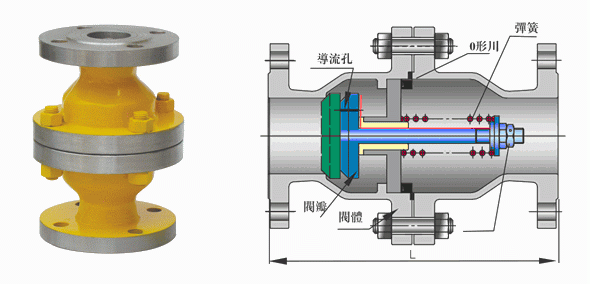

燃气限流阀外形结构图:
燃气限流阀连接尺寸:
DN-JIS | L | 最大流量:升/分Max.FIoW/min | |
mm | in | ||
25 | 1" | 160 | 160 |
32 | 1-1/4" | 200 | 400 |
40 | 1-1/2" | 200 | 400 |
50 | 2" | 240 | 640 |
80 | 3" | 283 | 1600 |
100 | 4" | 305 | 2500 |
150 | 6" | 403 | 3300 |
200 | 8" | 502 | 5900 |
提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【燃气限流阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
