倒吊桶式疏水阀
982、882倒吊桶式蒸汽疏水阀 |
产品名称: | 982、882倒吊桶式蒸汽疏水阀 | ||||||
型号: | 982、882 | ||||||
口径: | DN15-50 | ||||||
压力: | 1.0-6.4MPa | ||||||
材质: | 铸钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【982、882倒吊桶式蒸汽疏水阀】 |
982、882倒吊桶式蒸汽疏水阀详细介绍
982、882倒吊桶式蒸汽疏水阀产品概述:
982、882倒吊桶式蒸汽疏水阀是依靠蒸汽和凝结水的密度不同,使开口向下的吊桶上下移动,并通过传动机构控制阀门的开启和关闭,以实现排水阻汽的作用。该阀的特点是阀孔布置在阀体上部,吊桶顶端和阀体之间有一定空间,用以容纳、冷却由吊桶顶端小孔中排放出来的蒸汽。
982、882倒吊桶式蒸汽疏水阀工作原理:
982、882倒吊桶式蒸汽疏水阀动作过程是设备启动时,倒置桶停在阀体的底部,阀处于全开位置,初始凝结水逐渐注满阀体,过量的凝结水通过全开的阀座孔排出,此时倒吊桶被凝结水全部浸没并处于初始位置,随后蒸汽开始进入阀体后聚集在倒吊桶的顶端,不凝性气体通过倒置桶上的小孔排出后聚集在阀内腔上端,当桶内蒸汽聚集到一定量时,由于蒸汽与凝结水的比重差而产生的浮力克服倒吊桶自重而使其浮起,并带动杠杆及其上的阀瓣上移最终关闭阀座孔,关阀后,倒置桶内蒸汽由于凝结水不断的进入和排放到阀内及冷凝而逐渐减少,致使其所受浮力逐渐减少,当浮力小于其自重时,倒吊桶下沉,从而使蒸汽疏水阀打开,聚集在阀内腔上端的不凝性气体随阀内凝结水通过阀孔先后排出,蒸汽和凝结水进入阀体内,新的一个循环开始。

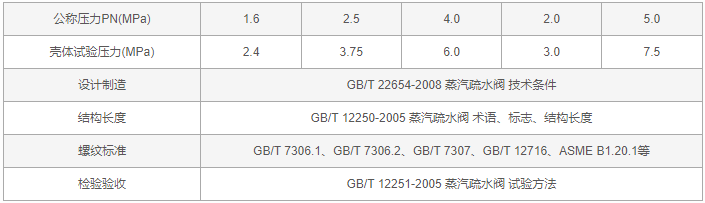

982、882倒吊桶式蒸汽疏水阀技术规范:982、882倒吊桶式蒸汽疏水阀工作原理:
982、882倒吊桶式蒸汽疏水阀动作过程是设备启动时,倒置桶停在阀体的底部,阀处于全开位置,初始凝结水逐渐注满阀体,过量的凝结水通过全开的阀座孔排出,此时倒吊桶被凝结水全部浸没并处于初始位置,随后蒸汽开始进入阀体后聚集在倒吊桶的顶端,不凝性气体通过倒置桶上的小孔排出后聚集在阀内腔上端,当桶内蒸汽聚集到一定量时,由于蒸汽与凝结水的比重差而产生的浮力克服倒吊桶自重而使其浮起,并带动杠杆及其上的阀瓣上移最终关闭阀座孔,关阀后,倒置桶内蒸汽由于凝结水不断的进入和排放到阀内及冷凝而逐渐减少,致使其所受浮力逐渐减少,当浮力小于其自重时,倒吊桶下沉,从而使蒸汽疏水阀打开,聚集在阀内腔上端的不凝性气体随阀内凝结水通过阀孔先后排出,蒸汽和凝结水进入阀体内,新的一个循环开始。

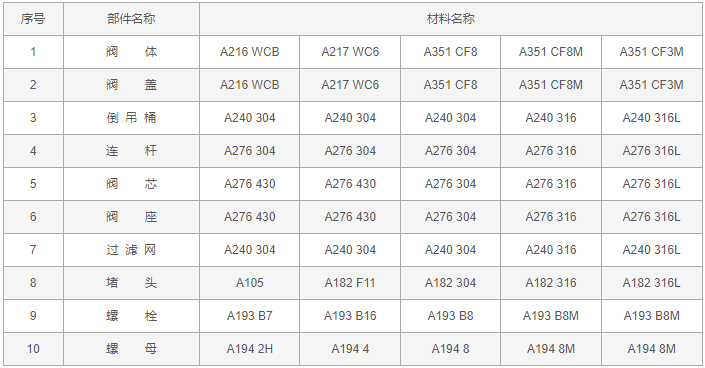

982、882倒吊桶式蒸汽疏水阀零件材料:

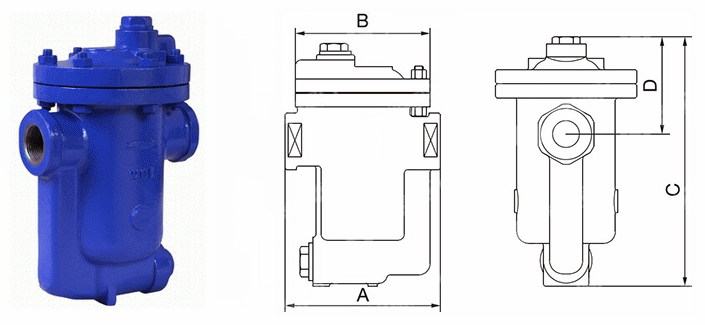

982、882倒吊桶式蒸汽疏水阀外形结构图:

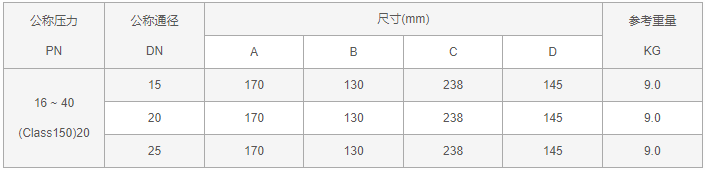

982、882倒吊桶式蒸汽疏水阀外形尺寸表:
982、882倒吊桶式蒸汽疏水阀订货参数:
尊敬的客户!如果您需要订购我公司982、882倒吊桶式蒸汽疏水阀产品,请根据用汽设备的耗汽量乘以选用倍率(2-3倍)为凝结水量来选排水量,工作压差(即阀前工作压力减去阀后背压),有背压请注明,工作温度、使用工况、公称通径、公称压力、阀体和内件材料、螺纹标准等。我公司生产与本产品同一系列的还有880、881、883、884、885、886和980、981、983、984、985、986等。
提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【982、882倒吊桶式蒸汽疏水阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
