衬氟蝶阀
| 对夹式衬氟蝶阀 |
 |
产品名称： | 对夹式衬氟蝶阀 | |||||
| 型号： | D371F46 | ||||||
| 口径： | DN40-1200 | ||||||
| 压力： | 0.6-1.6MPa | ||||||
| 材质： | 铸铁、铸钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【对夹式衬氟蝶阀】 | |||||||
对夹式衬氟蝶阀详细介绍
对夹式衬氟蝶阀产品概述：
D371F46对夹式衬氟蝶阀是用阀杆一起转动的蝶板作启闭件，用以实现阀门的开启、关闭与调节。蝶阀在管路中除了起切断和截流用外，近年来已经把密封性能作为评价的主要指标，受到市场青睐。另外，蝶阀还有体裁积小、重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量达30~50%，蝶板旋转90度即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因此启闭力矩较小。对夹式衬氟蝶阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
对夹式衬氟蝶阀工作原理：
D371F46对夹式衬氟蝶阀采用对分两片阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀，其中D71F46阀杆与蝶板（锻）为一体，表面均匀包覆一层FEP。阀体通道内表面光滑、流体阻力小、CV值高、流通能力强、扭矩适中，采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座，完全达到介质的零泄漏。
上下阀体：铸铁、铸钢、不锈钢、衬F4、F46
阀座：F4/F46
带杆蝶板：全衬F4/F46、半衬 (不锈钢)F4、F46
衬垫：硅橡胶
蜗轮/手柄：球墨铸铁、铝合金

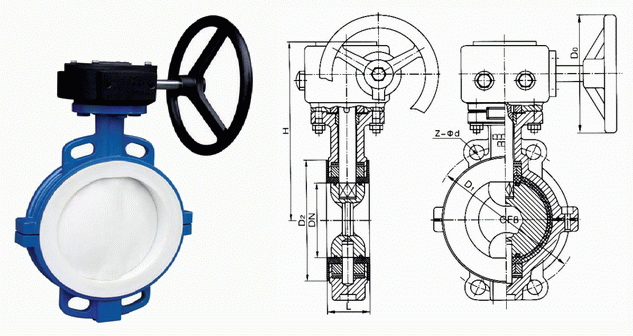

对夹式衬氟蝶阀外形结构图：
对夹式衬氟蝶阀连接尺寸：
公称通径
|
标准值
|
参考值
|
|||||||||
DN (mm)
|
NPS (inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H
|
W(kg)
|
PN1.0(MPa)
|
|||||||||||
40
|
11/2
|
33
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
160
|
140
|
3
|
50
|
2
|
43
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
200
|
200
|
4
|
65
|
21/2
|
46
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
250
|
250
|
6
|
80
|
3
|
46
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
250
|
250
|
8
|
100
|
4
|
52
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
300
|
185
|
12
|
125
|
5
|
56
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
300
|
203
|
18
|
150
|
6
|
56
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
200
|
225
|
28
|
200
|
8
|
60
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
200
|
275
|
56
|
250
|
10
|
68
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
240
|
315
|
72
|
300
|
12
|
78
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
240
|
348
|
88
|
350
|
14
|
78
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
280
|
415
|
170
|
400
|
16
|
102
|
565
|
515
|
482
|
4
|
32
|
16-φ25
|
280
|
460
|
145
|
450
|
18
|
114
|
615
|
565
|
532
|
4
|
32
|
20-φ25
|
320
|
500
|
165
|
500
|
20
|
127
|
670
|
620
|
585
|
4
|
34
|
20-φ30
|
320
|
530
|
195
|
600
|
24
|
154
|
780
|
725
|
685
|
5
|
36
|
20-φ30
|
360
|
610
|
268
|
700
|
28
|
165
|
895
|
840
|
800
|
5
|
40
|
24-φ30
|
360
|
675
|
320
|
800
|
32
|
190
|
1010
|
950
|
905
|
5
|
44
|
24-φ30
|
360
|
805
|
395
|
900
|
36
|
203
|
1110
|
1050
|
1005
|
5
|
46
|
28-φ34
|
380
|
995
|
450
|
1000
|
40
|
216
|
1220
|
1160
|
1115
|
5
|
50
|
28-φ34
|
400
|
1170
|
680
|
1200
|
48
|
254
|
1450
|
1380
|
1325
|
5
|
56
|
32-φ41
|
400
|
1295
|
825
|
公称通径
|
标准值
|
参考值
|
|||||||||
DN (mm)
|
NPS (inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H
|
W(kg)
|
PN1.6(MPa)
|
|||||||||||
40
|
11/2
|
33
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
200
|
145
|
4
|
50
|
2
|
43
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
200
|
150
|
5
|
65
|
21/2
|
46
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
250
|
160
|
7
|
80
|
3
|
46
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
250
|
170
|
10
|
100
|
4
|
52
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
300
|
185
|
14
|
125
|
5
|
56
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
300
|
210
|
22
|
150
|
6
|
56
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
200
|
230
|
32
|
200
|
8
|
60
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
240
|
285
|
66
|
250
|
10
|
68
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
240
|
325
|
80
|
300
|
12
|
78
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
280
|
360
|
94
|
350
|
14
|
78
|
520
|
470
|
435
|
4
|
38
|
16-φ25
|
280
|
430
|
125
|
400
|
16
|
102
|
580
|
525
|
485
|
4
|
40
|
16-φ30
|
320
|
475
|
150
|
450
|
18
|
114
|
640
|
585
|
545
|
4
|
44
|
20-φ30
|
320
|
525
|
172
|
500
|
20
|
127
|
705
|
650
|
608
|
4
|
46
|
20-φ34
|
320
|
565
|
225
|
600
|
24
|
154
|
840
|
770
|
718
|
5
|
54
|
24-φ41
|
360
|
620
|
290
|
700
|
28
|
165
|
910
|
840
|
788
|
5
|
54
|
24-φ41
|
360
|
686
|
268
|
800
|
32
|
190
|
1020
|
950
|
898
|
5
|
54
|
24-φ41
|
380
|
815
|
425
|
900
|
36
|
203
|
1120
|
1050
|
998
|
5
|
54
|
28-φ41
|
400
|
1010
|
495
|
1000
|
40
|
216
|
1255
|
1170
|
1110
|
5
|
60
|
28-φ48
|
400
|
1185
|
710
|
