当前位置:首页 >> 衬氟阀门 >> 衬氟蝶阀 >> 法兰式气动衬氟蝶阀
更新时间 2024-12-22 0:09:39


衬氟蝶阀
    法兰式气动衬氟蝶阀
    法兰式气动衬氟蝶阀   产品名称: 法兰式气动衬氟蝶阀
    型号:D641F46
    口径:DN50-1200
    压力:0.6-2.5MPa
    材质:铸铁、铸钢、不锈钢

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【法兰式气动衬氟蝶阀

       法兰式气动衬氟蝶阀详细介绍


    法兰式气动衬氟蝶阀产品概述:

    D641F46法兰式气动衬氟蝶阀(亦称耐腐蚀气动蝶阀)是由气动活塞式执行器及四氟密封蝶阀组成。适用于温度≤200℃,有腐蚀性或洁净度有一定要求工况,气动衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,气动衬氟蝶阀是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品。全衬聚四氟乙烯(f4)和聚全氟乙丙烯(f46)氟塑料衬里阀,具有耐腐蚀、无泄漏、寿命长等优点。

    法兰式气动衬氟蝶阀适用介质:
    耐腐蚀气动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。

    法兰式气动衬氟蝶阀零件材料:
    零件名称 材料
    阀体 (球墨铸钢、铸钢、不锈钢)+F46
    蝶板 (灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料)+F46
    阀杆 2Cr13、不锈钢
    填料 O型圈、柔性石墨

    法兰式气动衬氟蝶阀技术参数:
    公称通经DN(mm) 50~1600
    公称压力PN(MPa) 0.6 1.0 1.6
    密封试验(MPa) 0.66 1.1 1.76
    强度试验(MPa) 0.9 1.5 2.4
    适用温度 氟橡胶:-20℃~180℃
    连接方式 对夹连接、法兰连接
    适用介质 水、空气、天然气、油品及弱腐蚀性流体
    泄漏率 符合GB/T13927-92标准
    驱动方式 气动
    配置执行机构 GT、AT、AW系列单双作用气动执行器
    控制方式 开关两位控制、4~20mA模拟量信号控制

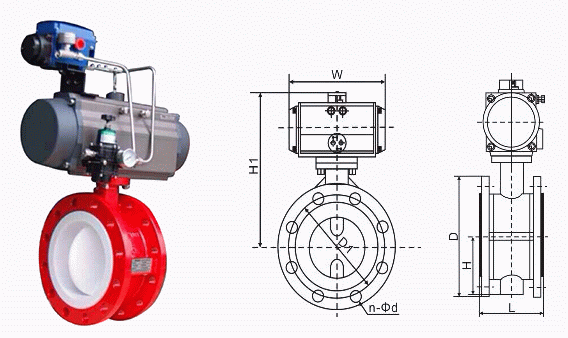

    法兰式气动衬氟蝶阀外形结构图:
    今晚十二生肖开什么号码开奖8月28

    法兰式气动衬氟蝶阀连接尺寸:
    公称通经(DN) 主要尺寸 法兰尺寸
    L L1 H H1 A 1.0MPa 1.6MPa
    D D1 n-Фd D D1 n-Фd
    50 108 43 63 315 180 165 125 4-18 165 125 4-18
    65 112 46 70 330 180 185 145 4-18 185 145 4-18
    80 114 46 83 390 245 200 160 4-18 200 160 8-18
    100 127 52 105 431 240 220 180 8-18 220 180 8-18
    125 140 56 115 455 240 250 210 8-18 250 210 8-18
    150 140 56 137 626 350 285 240 8-22 285 240 8-22
    200 152 60 164 720 350 340 295 8-22 340 295 12-22
    250 165 68 206 800 550 395 350 12-22 405 355 12-26
    300 178 78 230 860 600 445 400 12-22 460 410 12-26
    350 190 78 248 883 600 505 460 16-22 520 470 12-26
    400 216 102 289 972 600 565 515 16-26 580 525 16-26
    450 222 114 320 1043 750 615 565 20-26 640 585 16-30
    500 229 127 342 1098 750 670 620 20-26 715 650 20-30
    600 267 154 413 1236 750 780 725 20-30 840 770 20-33
    700 430 165 478 1431 750 895 840 24-30 910 840 24-36
    800 470 190 525 1488 750 1015 950 24-33 1025 950 24-39
    900 510 203 585 1615 1250 1115 1050 28-33 1125 1050 28-39
    1000 550 216 640 1765 1500 1230 1160 28-36 1255 1170 28-42
    1200 630 254 755 1976 1500 1455 1380 32-39 1485 1390 32-48

    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【法兰式气动衬氟蝶阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
