衬氟球阀
    蜗轮衬氟球阀
    蜗轮衬氟球阀   产品名称: 蜗轮衬氟球阀
    型号:Q347F46
    口径:DN32-700
    压力:0.6-4.0MPa
    材质:铸钢、不锈钢

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【蜗轮衬氟球阀

       蜗轮衬氟球阀详细介绍


    蜗轮衬氟球阀产品概述:

    Q347F46蜗轮衬氟球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭,球阀密闭在各类管路系统种用于截断或接通介质,使介质按照预定的程序输送到各个指定点。 采用特殊的模压工艺,使密封面致密良好。球体与阀杆铸为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,根本保证使用中的安全性;采用全塑料衬里工艺,耐介质的强腐蚀。适用于-50℃-150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

    蜗轮衬氟球阀产品特点:
    1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质。
    2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护。
    3、启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性。
    4、结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。

    蜗轮衬氟球阀零件材料:

    阀体

    WCB

    ZG1Cr18Ni9Ti

    CF8

    CF3

    ZG1Cr18Ni12Mo2Ti

    CF8M

    CF3M

    球体 阀杆

    2Cr13

    1Cr18Ni9Ti

    304

    304L

    1Cr18Ni12Mo2Ti

    316

    316L



    PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO

    垫片

    聚四氟乙烯PTFE 不锈钢/柔性石墨齿形垫片

    阀杆座

    PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO 不锈钢/柔性石墨

    填料

    聚四氟乙烯PTFE 增强柔性石墨

    填料压盖

    WCB

    1Cr18Ni9Ti

    304

    304L

    1Cr18Ni12Mo2Ti

    316

    316L

    温度

    -29150(聚四氟乙烯 PTFE) -29200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29300(对位聚笨 PPL)

    介质

     蒸汽 油品

    硝酸类

    强氧化介质

    醋酸类

    尿素类


    蜗轮衬氟球阀压力测试:

    公称压力

    1.6

    2.5

    4.0

    强度试验

    2.4

    3.8

    6.0

    水密封试验

    1.8

    2.8

    4.4

    气密封试验

    0.4-0.7

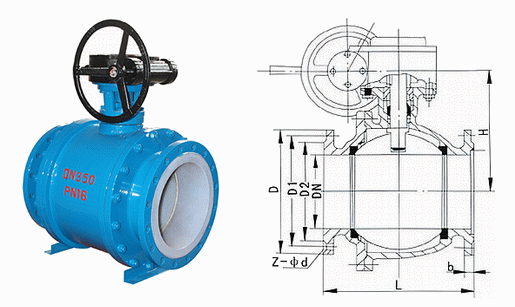

    蜗轮衬氟球阀外形结构图:
    今晚十二生肖开什么号码开奖8月28

    蜗轮衬氟球阀连接尺寸:

    1.6MPa

    DN

    L

    D

    D1

    D2

    b

    Z-φd

    H0

    H1

    H2

    凸面法兰
    Q347F46

    16C

    16P

    16R

    32

    140

    135

    100

    78

    16

    4-18

    30

    85

    160

    40

    165

    145

    110

    85

    16

    4-18

    32

    95

    230

    50

    178

    160

    125

    100

    16

    4-18

    43

    107

    230

    65

    190

    180

    145

    120

    18

    4-18

    70

    142

    400

    80

    203

    195

    160

    135

    20

    8-18

    110

    152

    400

    100

    305

    215

    180

    155

    20

    8-18

    150

    178

    500

    125

    356

    245

    210

    185

    22

    8-18

    200

    252

    500

    150

    394

    280

    240

    210

    24

    8-23

    230

    278

    600

    200

    457

    335

    295

    265

    26

    12-23

    260

    395

    600

    250

    533

    405

    355

    320

    30

    12-25

    283

    480

    800

    300

    610

    460

    410

    375

    30

    12-25

    380

    585

    800

    350

    686

    520

    470

    435

    34

    16-25

    425

    625

    800

    400

    762

    580

    525

    485

    36

    16-30

    492

    720

    800

    500

    914

    705

    650

    608

    44

    20-34

    555

    840

    830

    600

    1067

    840

    770

    718

    48

    20-41

    675

    1050

    830

    700

    1245

    910

    940

    788

    50

    24-41

    850

    1150

    830


    2.5MPa

    DN

    L

    D

    D1

    D2

    b

    Z-φd

    H0

    H1

    H2

    凸面法兰
    Q347F
    46

    25

    25P

    25R

    32

    180

    135

    100

    78

    18

    4-18

    30

    85

    160

    40

    190

    145

    110

    85

    18

    4-18

    32

    95

    230

    50

    216

    160

    125

    100

    20

    4-18

    43

    107

    230

    65

    241

    180

    145

    120

    22

    8-18

    70

    142

    400

    80

    283

    195

    160

    135

    22

    8-18

    110

    152

    400

    100

    305

    230

    190

    160

    24

    8-23

    150

    178

    500

    125

    381

    270

    220

    188

    28

    8-25

    200

    252

    500

    150

    403

    300

    250

    218

    30

    8-25

    230

    278

    600

    200

    502

    360

    310

    278

    34

    12-25

    260

    395

    600

    250

    568

    425

    370

    332

    36

    12-30

    283

    480

    800

    300

    648

    485

    430

    390

    40

    16-30

    380

    585

    800

    350

    762

    550

    490

    448

    44

    16-34

    425

    625

    800

    400

    838

    610

    550

    505

    48

    16-34

    492

    720

    800

    500

    991

    730

    660

    610

    52

    20-41

    555

    840

    830

    600

    1143

    840

    770

    718

    56

    20-41

    675

    1050

    830

    700

    1346

    955

    875

    815

    60

    24-48

    850

    1150

    830


    4.0MPa

    DN

    L

    D

    D1

    D2

    D6

    b

    Z-φd

    H0

    H1

    H2

    凸凹法兰
    Q347F46

    40

    40P

    40R

    32

    180

    135

    100

    78

    66

    18

    4-18

    30

    85

    160

    40

    190

    145

    110

    85

    76

    18

    4-18

    32

    95

    230

    50

    216

    160

    125

    100

    88

    20

    4-18

    43

    107

    230

    65

    241

    180

    145

    120

    110

    22

    8-18

    70

    142

    400

    80

    283

    195

    160

    135

    121

    22

    8-18

    110

    152

    400

    100

    305

    230

    190

    160

    150

    24

    8-23

    150

    178

    500

    125

    381

    270

    220

    188

    176

    28

    8-25

    200

    252

    500

    150

    403

    300

    250

    218

    204

    30

    8-25

    230

    278

    600

    200

    502

    375

    320

    282

    260

    38

    12-30

    260

    395

    600

    250

    568

    445

    385

    345

    313

    42

    12-34

    283

    480

    800

    300

    648

    510

    450

    408

    364

    46

    16-34

    380

    585

    800

    350

    762

    570

    510

    465

    422

    52

    16-34

    425

    625

    800

    400

    838

    655

    585

    535

    474

    58

    16-41

    492

    720

    800

    500

    991

    755

    670

    612

    576

    62

    20-48

    555

    840

    830

    600

    1143

    890

    795

    730

    678

    62

    20-54

    675

    1050

    830

    700

    1346

    995

    900

    835

    768

    68

    24-54

    850

    1150

    830
