法兰式电动衬氟蝶阀详细介绍

---

法兰式电动衬氟蝶阀产品概述：

D941F46法兰式电动衬氟蝶阀有开关型和调节型二种，衬氟蝶阀与电子式电动执行机构配套，输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转，还可以加装手轮，在必要时进行人为手动控制。根据不同的工艺要求选配不同的电动执行器：如开关型、信号反馈型、防爆型、调节型等。具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大。电动衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料，防腐蚀性能优良，可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质。电动衬氟蝶阀是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品，并可取代闸阀、截止阀和其它类型的切断、调节阀门。

法兰式电动衬氟蝶阀结构特点：

1、小型轻便，容易拆装及维修，并可在任意位置安装。

2、结构简单、紧凑，90°回转开启迅速。

3、操作扭矩小，省力轻巧。

4、流量特性趋於直线，调节性能好。

5、密封材料耐老化、耐腐蚀、可适用多种介质

法兰式电动衬氟蝶阀零件材料：

零件名称	材料
阀体	(球墨铸钢、铸钢、不锈钢)+F46
蝶板	(灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料)+F46
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

法兰式电动衬氟蝶阀性能参数：

称通经DN(mm)	50～1600
公称压力PN(MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	丁腈橡胶：-40℃～90℃、氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	电动
配置执行机构	可配PSQ、HQ、UNIC、361RS等系列角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

法兰式电动衬氟蝶阀执行器参数：

执行器类别	精小型执行器参数	HQ系列执行器参数
电源电压	标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	18S～112S
保护装置	过热保护	内置过热保护、过载保护
环境温度	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	电位计、比例控制单元
驱动电机	8W/E	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2个 PF 3/4"
壳体材料	铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有超强防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点。

法兰式电动衬氟蝶阀性能规范：

公称通径	DN（mm）	50～1600
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用温度	≤150℃
适用介质	具有腐蚀性介质

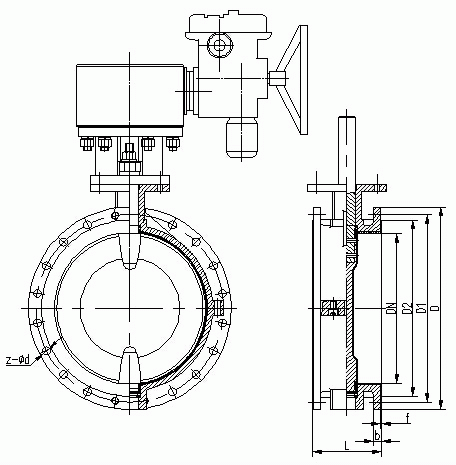

法兰式电动衬氟蝶阀外形结构图：

法兰式电动衬氟蝶阀连接尺寸：

公称通径(DN)	主要尺寸				法兰尺寸
	L	L1	H	H1	1.0MPa			1.6MPa
					D	D1	n-Фd	D	D1	n-Фd
50	108	43	63	530	165	125	4-18	165	125	4-18
65	112	46	70	530	185	145	4-18	185	145	4-18
80	114	46	83	565	200	160	4-18	200	160	8-18
100	127	52	105	600	220	180	8-18	220	180	8-18
125	140	56	115	640	250	210	8-18	250	210	8-18
150	140	56	137	705	285	240	8-22	285	240	8-22
200	152	60	164	775	340	295	8-22	340	295	12-22
250	165	68	206	945	395	350	12-22	405	355	12-26
300	178	78	230	1070	445	400	12-22	460	410	12-26
350	190	78	248	1140	505	460	16-22	520	470	12-26
400	216	102	289	1210	565	515	16-26	580	525	16-26
450	222	114	320	1335	615	565	20-26	640	585	16-30
500	229	127	342	1415	670	620	20-26	715	650	20-30
600	267	154	413	1605	780	725	20-30	840	770	20-33
700	430	165	478	1844	895	840	24-30	910	840	24-36
800	470	190	525	2040	1015	950	24-33	1025	950	24-39
900	510	203	585	2255	1115	1050	28-33	1125	1050	28-39
1000	550	216	640	2380	1230	1160	28-36	1255	1170	28-42
1200	630	254	755	2640	1455	1380	32-39	1485	1390	32-48
