波纹管止回阀
| 德标止回阀 |
 |
产品名称： | 德标止回阀 | |||||
| 型号： | H41H | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | 1.6-10.0MPa | ||||||
| 材质： | 铸钢、锻钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【德标止回阀】 | |||||||
德标止回阀详细介绍
德标止回阀结构特点：
1、产品结构合理、密封可靠、性能优良、造型美观。
2、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长。
3、阀杆调质及表面氮化处理，有良好的抗腐和抗磨擦性能。
4、双重密封，性能更可靠。
5、可根据实际工况或用户要求合理选配订做，满足各种工况需要。
德标止回阀零件材料：
德标止回阀性能规范：
德标止回阀设计制造：
德标止回阀零件材料：
| 序号NO. | 名称partname | 材质material |
| 1 | 阀体body | GS-C25、CF8、CF3 |
| 2 | 阀瓣disc | 2CR13、F304、F316 |
| 3 | 金属垫片Metalspiralwoundgasket | 石棉+不锈钢 Asbestos+stainlesssteel、PTFE |
| 4 | 阀盖bonnet | GS-C25、CF8、CF3 |
| 5 | 六角螺母Hexagonnut | ASTMA1932H、A193-8、A193-8M |
| 6 | 双头螺栓bolt | ASTMA193B7、A193-B8、A193-B8M |
| 公称压力(MPa) nominalpressure |
壳体试验压力(MPa) shelltest |
密封试验压力(MPa) sealingtest |
适用温度(℃) suitabletemp |
适用介质 suitablemadium |
| 1.6 | 2.4 | 1.76 | -20℃-350℃ | 水、蒸汽、油品等 water,steam,oil,etc. |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 |
| 结构形式Construction | DIN3356 |
| 结构长度facetofacedimension | DIN3202 |
| 连接法兰flangedends | DIN2543-2546 |
| 试验和检验test inspection | DIN3230-75 |

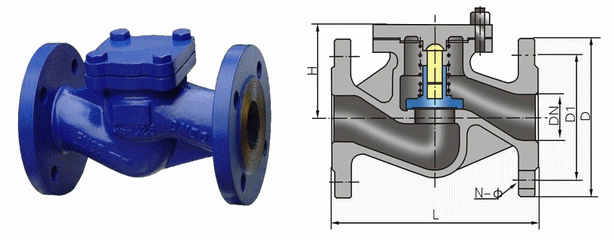

德标止回阀外形结构图：
德标止回阀连接尺寸：
德标止回阀连接尺寸：
| 压力等级 pressure |
PN16 | |||||||||||||
| 口径size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 70 | 70 | 80 | 80 | 85 | 95 | 110 | 130 | 155 | 165 | 215 | 285 | 325 | 365 |
| Kv | 5.7 | 7.8 | 11.8 | 17.9 | 27.9 | 48.5 | 77.6 | 109 | 168 | 251 | 389 | 664 | 1017 | 1446 |
| 重量(kg)Weight | 2.4 | 3.0 | 3.8 | 5.7 | 7.4 | 10.3 | 15.2 | 20.4 | 31 | 49 | 69 | 132 | 198 | 278 |
| 压力等级 pressure |
PN25 | |||||||||||||
| 口径size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 70 | 70 | 80 | 80 | 85 | 95 | 110 | 130 | 155 | 165 | 215 | 285 | 325 | 365 |
| Kv | 5.7 | 7.8 | 11.8 | 17.9 | 27.9 | 48.5 | 77.6 | 109 | 168 | 251 | 389 | 664 | 1017 | 1446 |
| 重量(kg)Weight | 2.4 | 3.0 | 3.8 | 6 | 8 | 11 | 16 | 21 | 32 | 51 | 70 | 136 | 318 | 330 |
| 压力等级 pressure |
PN40 | |||||||||||||
| 口径size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 70 | 70 | 80 | 80 | 85 | 95 | 110 | 130 | 155 | 165 | 215 | 285 | 325 | 365 |
| Kv | 5.7 | 7.8 | 11.8 | 17.9 | 27.9 | 48.5 | 77.6 | 109 | 168 | 251 | 389 | 664 | 1017 | 1446 |
| 重量(kg)Weight | 2.4 | 3.0 | 3.8 | 7.1 | 10.4 | 12.7 | 22.5 | 28 | 40 | 64 | 90 | 170 | 240 | 370 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【德标止回阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
