油田止回阀
| 高压焊接止回阀 |
 |
产品名称： | 高压焊接止回阀 | |||||
| 型号： | H62Y/H | ||||||
| 口径： | DN25-150 | ||||||
| 压力： | 1.6-42.0MPa | ||||||
| 材质： | 铸钢、锻钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【高压焊接止回阀】 | |||||||
高压焊接止回阀详细介绍
高压焊接止回阀概述：
高压焊接止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。高压焊接止回阀性能规范：
| 公称压力（MPa） | 16.0 | 20.0 | 25.0 | 35.0 |
| 壳体试验压力（MPa） | 24.0 | 30.0 | 37.5 | 52.5 |
| 密封试验压力（MPa） | 17.6 | 22.0 | 27.5 | 38.5 |
| 适用介质 | 水、油品等非腐蚀性介质 | |||

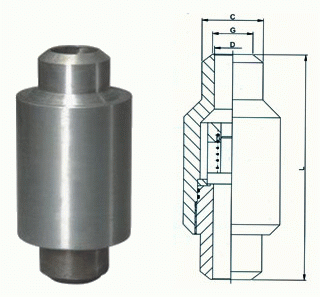

高压焊接止回阀外形结构图：
高压焊接止回阀连接尺寸：
公称压力（MPa）
|
公称通径（mm）
|
尺寸（mm）
|
|||
D
|
G
|
C
|
L
|
||
16.0
20.0 |
25
|
22
|
101.5
|
50.80
|
210
|
32
|
28
|
111
|
60.32
|
230
|
|
40
|
35
|
124
|
68.28
|
260
|
|
50
|
47
|
165
|
95.25
|
300
|
|
65
|
57
|
190.5
|
107.95
|
340
|
|
80
|
72
|
190.5
|
123.82
|
380
|
|
100
|
92
|
235
|
149.22
|
480
|
|
150
|
136
|
317.5
|
211.12
|
550
|
|
25.0
35.0 |
25
|
22
|
101.5
|
50.80
|
210
|
32
|
28
|
111
|
60.32
|
230
|
|
40
|
35
|
124
|
68.28
|
260
|
|
50
|
47
|
165
|
95.25
|
300
|
|
65
|
57
|
190.5
|
107.95
|
340
|
|
80
|
72
|
203
|
123.82
|
380
|
|
100
|
92
|
541.5
|
149.22
|
480
|
|
150
|
136
|
317.5
|
211.12
|
550
|
|
高压焊接止回阀安装和使用：
1、本阀门通路两端须堵塞，存在干燥通风的室内。如长期存放，应经常检查防锈蚀。
2、安装前应将阀门清洗干净，并消除在运输过程中造成的缺陷。
3、安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。
4、本阀门安装在水平管道上，阀盖向上。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【高压焊接止回阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
