LPGT直桶式过滤器详细介绍

---

LPGT直桶式过滤器概述：

LPGT直桶式过滤器能清除介质中的杂质、异物，保证流量仪表的正常运转，延长流量仪表的使用寿命，是石油、化工行业使用流量仪表时的必备装置。本公司生产的过滤器具有品种多、规格齐、结构新颖、安全可靠、使用方便及快装快卸的特点。

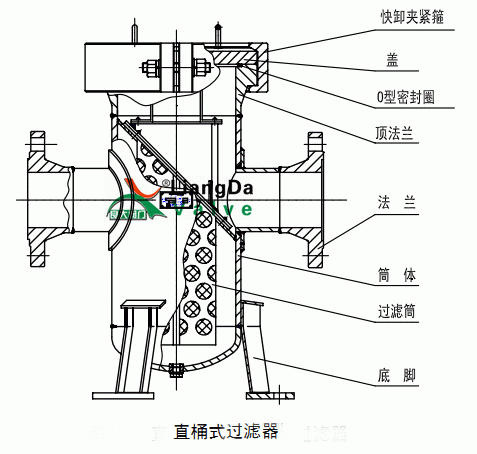

LPGT直桶式过滤器结构图：

LPGT直桶式过滤器外形尺寸：



材质	DN	L	A	H	D		D1	N-n	一般网目数	特殊网目数	工作压力 MPa
					JB78-59 JB79-59	GB2555-81
A B.C	10	150	80	125	90	90	60	4~14	3.9/mm （100目）	2.4/mm 60目	1.6
	15	150	80	125	95	95	65
	20	180	100	153	105	105	75		2.4/mm 60目	1.6/mm 40目
	25	180	100	153	115	115	85
	40	300	155	304	145	150	110	4~18
	50	300	155	304	160	165	125
	65	340	220	380	180	185	145
	80	400	250	420	195	200	160	8~18	1.6/mm 40目	0.8/mm 20目
	100	500	295	502	215	220	180
	150	600	335	650	280	285	240	8~23
	200	786	395	770	335	340	295	12~23
E	10	165	77	127	100	100	70	4~14	3.9/mm 100目	2.4/mm 60目	6.4
	15	165	79	131	105	105	75
	20	200	91	154	125	130	90	4~18	2.4/mm 60目	1.6/mm 40目
	25	210	96	159	135	140	100
	40	320	155	308	165	170	125	4~23 8~23
	50	320	155	310	175	180	135				6.4 4.0
	80	420	250	430	210	215	170		1.6/mm 40目	0.8/mm 20目
	100	525	295	510	250	250	200	8~25
	150	600	335	650	300	300	250	8~26			2.5
	200	786	395	780	360	360	310	12~26
