水流指示器

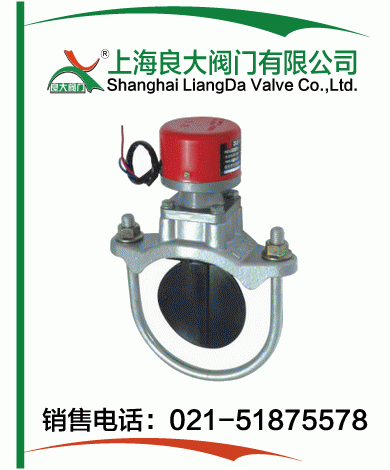

| 马鞍式水流指示器 |
 |
产品名称： | 马鞍式水流指示器 | |||||
| 型号： | ZSJZ | ||||||
| 口径： | DN50-200 | ||||||
| 压力： | 1.0-1.6MPa | ||||||
| 材质： | 铜、碳钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【马鞍式水流指示器】 | |||||||
马鞍式水流指示器详细介绍
马鞍式水流指示器介绍：
马鞍式水流指示器是自动喷水灭火系统的一个组成部件，通常安装于管网配水干管或配水管的始端，用于显示火警发生区域，启动各种电报警装置或消防水泵等电气设备。适用于湿式、干式及预作用等自动喷水灭火系统。
马鞍式水流指示器用途：
水流指示器用于自动喷水灭火系统中，是一种把水的流动转换成电信号的部件，可以使电警铃报警，也可直接启动消防水泵供水灭火。该水流指示器是由本体、印刷电路板、桨脚、桨片及联接部分组成。当系统中某分区发生火警,水喷头感温动作喷水灭火时，水流推动桨片、桨脚,接通延时电路延时2～90s后发出电信号。
马鞍式水流指示器性能参数：
| 马鞍式水流指示器基本参数 | |
| 规格 | DN25-DN200 |
| 工作压力 | 1.2MPa |
| 灵敏度 | 报警流量≤37.5L/MIN |
| 触点容量 | DC 24V 0.5-0.1A |
| 触点输出 | 常开和常闭各一对 |
| 延迟时间 | 2-90s |
马鞍式水流指示器零件材料：
| 本体材质 | 碳钢和不锈钢、铜 |
| 视窗材质 | 钢化硼硅玻璃、石英玻璃、铝硅玻璃 |
| 钢化硼硅玻璃 | 耐压2.5MPa 耐温≤200℃ |
| 石英玻璃 | 耐压10MPa 耐温≤1000℃ |
| 铝硅玻璃 | 耐压6.4MPa 耐温≤450℃ |
| 密封件材质 | 丁腈橡胶，聚四氟乙烯 |

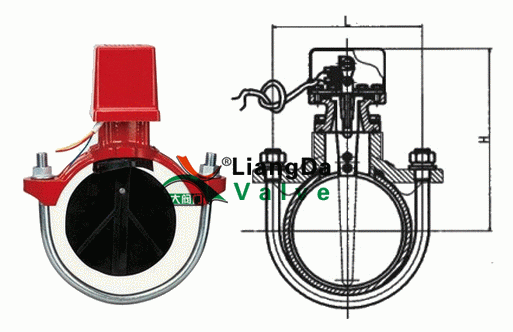

马鞍式水流指示器结构图：
马鞍式水流指示器外形尺寸：
公径通径 DN |
连接中心 Do |
法兰孔数 z—d |
六角螺栓尺寸 M |
管道预留空间 L |
50 |
125 |
4—?18 |
M16×60 |
|
65 |
145 |
4—?18 |
M16×65 |
|
80 |
160 |
4—?18 |
M16×70 |
|
100 |
180 |
8—? 18 |
M16×70 |
|
125 |
210 |
8—? 18 |
M16×75 |
|
150 |
240 |
8—? 22 |
M20×80 |
|
200 |
295 |
2—? 22 |
M20×90 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【马鞍式水流指示器】参数、选型、价格等请联系我们，我们将竭诚为您服务！
