LXG离心式过滤器详细介绍

---

LXG离心式过滤器概述：
离心式过滤器是把液体或气体内的非均相混合物在离心力的作用下，加速颗粒在流体中的沉降速度，提高分离效果达到净化流体之目的。离心式过滤器，体积小，重量轻，除具备一般过滤器所具备的性能外，其最大的优点为适应性强，使用范围广，不但使用于各种介质的液体，而且还可用于气体，管线中流体的流速越高、离心力越大，非均相混合物各种微粒的分离越迅速、越彻底。离心式过滤器可广泛地应用在注水站、计量站、输油气管线、污水处理站等石油、化工、炼油、发电、供水、环保等行业。

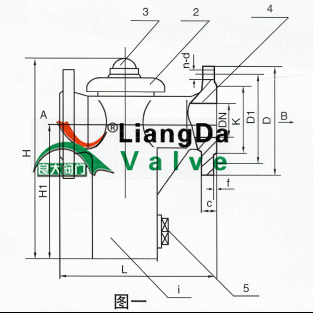

LXG离心式过滤器结构图：

主要结构如图一所示有壳体1、压盖2、护帽3、进出口端4、取样塞5等部分组成。

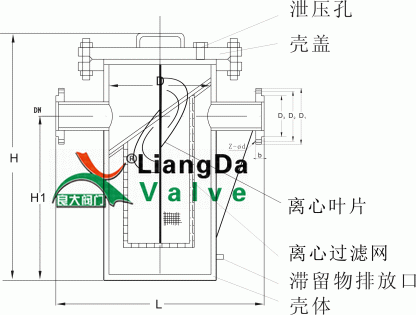

工作原理：当流体从“A”向流入壳体，离心器高速旋转，进入滤网的介质高速旋转产生涡流，促使流体中的非均相混合物，微粒加速沉降（相当于正常过滤速度的3-5倍），滤过液（气）体从“B”流出，达到过滤之目的。

进出口通径：

　　原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

公称压力：

　　按照过滤管路可能出现的最高压力确定过滤器的压力等级。

孔目数的选择：

    主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网参数”。

适用范围

本公司生产的离心式过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、价格低廉等优点，其主要适用的物料有：

1，化工，石油化工生产中的弱腐蚀性物料，如：水，氨，油品，烃类等。

2，化工生产中的腐蚀性物料，如：烧碱，浓稀硫酸，碳酸，醋酸，酯酸等。

LXG离心式过滤器主要零件材质、性能：

主体材质	碳钢，不锈钢等
公称通径/压力	DN25-800mm  PN1.6-6.4MPa
过流部分材质	过流部件采用304不锈钢
螺帽螺栓	20#
密封垫片	丁晴橡胶垫片
密封面	突面（RF）
连接形式	法兰，焊接，螺纹
设计制造检测标准	HG/T21637-1991《化工管道过滤器》
工作温度	-30℃ ~ +350℃
外表油漆	防腐油漆

LXG离心式过滤器丝网参数：

~目数/in	10	20	30	40	50	60	80	100	150	200
~孔数/in2	100	200	900	1600	2500	3600	6400	10000	22500	40000
可截粒径(U)	2032	955	614	442	356	301	216	173	108	77
丝径（mm）	0.51	0.315	0.224	0.206	0.152	0.122	0.102	0.081	0.061	0.051
有效过滤面积	64	58	54	52	50	51	47	46	45	42

LXG离心式过滤器外形安装尺寸：

公称通径 DN	总长 L	总高 H	过滤器 中心高 H1	法兰 外径 D	螺孔中 心圆直径 D1	凸出部 分直径 k	凸出部 分高度 f	法兰 厚度 c	法兰螺 孔直径 d	螺孔 数量 n
25	162	-	98	115	85	65	2	14	14	4
40	171		149	145	110	85	3	16	18	4
50	240	305	200	160	125	100	3	16	18	4
80	350	430	310	200	160	135	3	24	18	4
100	415	510	380	220	180	155	3	26	18	8
150	570	655	500	285	240	210	3	30	22	8
200	610	700	520	340	295	265	3	32	22	12
250	670	785	580	405	355	320	3	34	26	12
300	750	900	670	460	410	375	4	34	26	12
350	850	1050	820	520	470	435	4	34	26	16
400	1050	1250	900	580	525	485	4	36	30	16
450	1180	1350	1000	640	585	545	4	40	30	20
500	1220	1400	1000	705	650	608	4	44	34	20
600	1580	1500	1100	840	770	718	5	48	41	20
700	1710	1700	1250	910	840	788	5	50	41	24
800	1780	1900	1400	1020	950	898	5	52	41	24

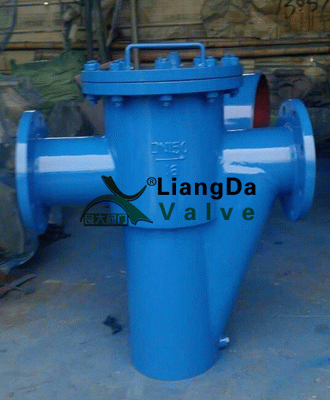

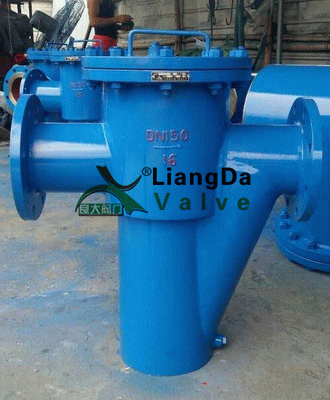

LXG离心式过滤器产品实物图：
