四通球阀
| 不锈钢四通球阀 |
 |

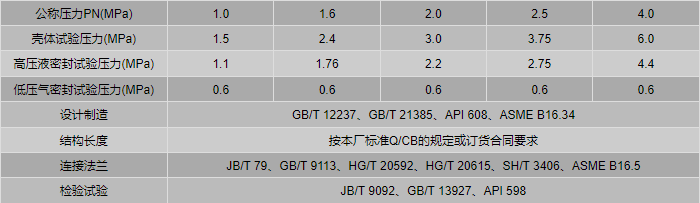

产品名称： | 不锈钢四通球阀 | |||||
| 型号： | Q46F/H/Y | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | PN1.0-6.4MPa | ||||||
| 材质： | 碳钢、不锈钢、双相钢等 | ||||||
|
|||||||
| 您正在浏览：【不锈钢四通球阀】 | |||||||
不锈钢四通球阀详细介绍
不锈钢四通球阀产品概述：
不锈钢四通球阀是一种由阀体、阀盖、阀座、球体和阀杆等组成的X形垂直通道的球阀，其阀芯为四通孔圆球型，中间对角线被一挡板隔开，形成两路，球体的两条90°流道呈X形布置，四个通道口均布于球体赤道圆周截面上，并与阀体上设有的四个连接口对应，当操作机构在阀杆上端施加一定的转矩并传递给阀芯，使它沿顺时针每旋转90°时，能使相近的两个流道实现两两相通。本产品能够同时对两种介质的流向进行切换，既方便又迅速，实现一阀多用的效果。
不锈钢四通球阀产品优点：
不锈钢四通球阀大口径一般采用中间阀体加四面法兰连接体（即在每个通道口处各连有法兰），小口径则由左阀体与右阀盖连接而成。该阀流路形式为X型二位四通，其球体内开设的直角或圆弧流道与阀体上的四个连接口对应，使四个方向的管路可以两两相通，从而大大减少球阀的安装数量，进而缩减了接通或阻断管路的操作步骤，并且节省了施工成本。本产品可根据工况需要配置手柄、蜗轮、气动、电动、液动或其他驱动装置，开闭位置点可以锁定，防止误操作。
不锈钢四通球阀产品优点：
不锈钢四通球阀大口径一般采用中间阀体加四面法兰连接体（即在每个通道口处各连有法兰），小口径则由左阀体与右阀盖连接而成。该阀流路形式为X型二位四通，其球体内开设的直角或圆弧流道与阀体上的四个连接口对应，使四个方向的管路可以两两相通，从而大大减少球阀的安装数量，进而缩减了接通或阻断管路的操作步骤，并且节省了施工成本。本产品可根据工况需要配置手柄、蜗轮、气动、电动、液动或其他驱动装置，开闭位置点可以锁定，防止误操作。

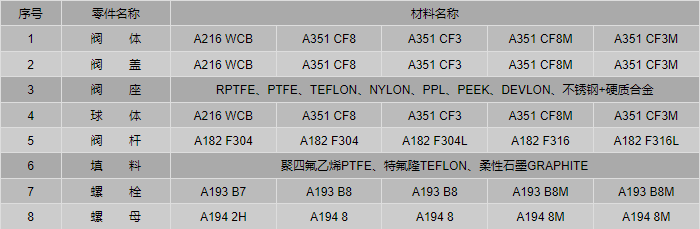

不锈钢四通球阀零件材料：

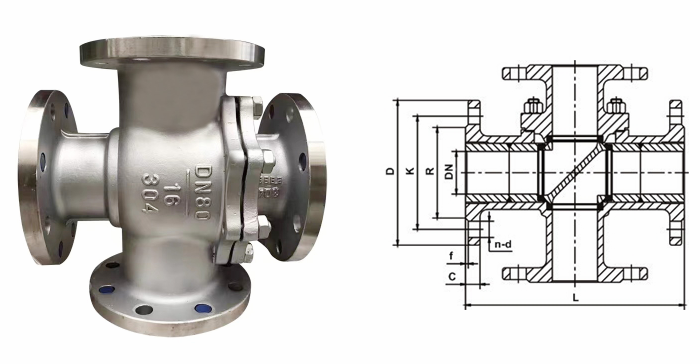

不锈钢四通球阀外形结构图：

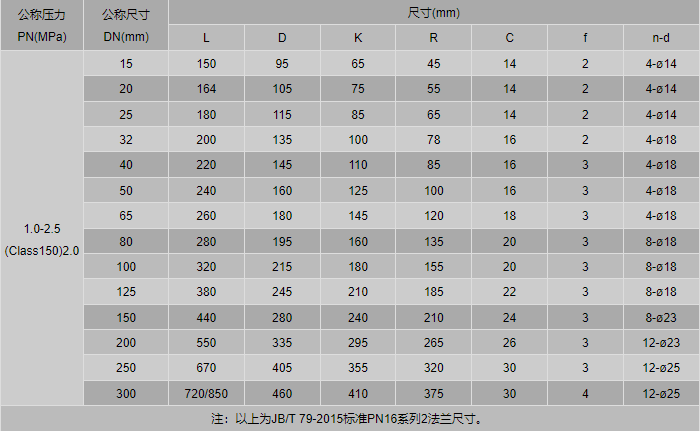

不锈钢四通球阀外形尺寸表：
不锈钢四通球阀订货参数：
尊敬的客户！如果您需要订购我公司不锈钢四通球阀产品，咨询时请说明规格型号，如无法提供这些数据，请告知公称压力、公称尺寸、阀体和内件材料、使用介质、介质温度、法兰执行标准及法兰密封面形式等。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【不锈钢四通球阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
