升降式底阀
升降式底阀 |
产品名称: | 升降式底阀 | ||||||
型号: | H42X | ||||||
口径: | DN15-600 | ||||||
压力: | 0.6-2.5MPa | ||||||
材质: | 铸铁、铸钢、不锈钢 | ||||||
|
|||||||
您正在浏览:【升降式底阀】 |
升降式底阀详细介绍
升降式底阀产品概述:
升降式底阀产品概述:
升降式底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端限制水泵管内液体返回水源,起着只进不出的功能。阀盖上有很多个进水口和加强筋起到了不易堵塞,主要应用在抽水的管路上水道和支承的作用。安装在水泵底部防止水的倒流,连接方式有法兰连接和螺纹连接。
升降式底阀工作原理:

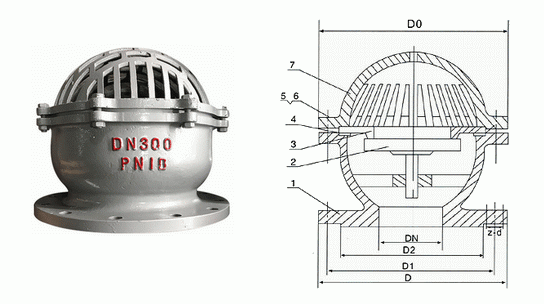

升降式底阀由阀体,阀瓣,阀盖,衬套,密封圈等零件组成,详见下图水源的水从阀盖进入阀体。在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用。
升降式底阀零件材料:
零件名称 | 材料 |
阀体、阀盖、阀瓣 | 灰铸铁、铸钢、不锈钢 |
密封圈 | 橡胶 |
垫片 | 石棉板 |
升降式底阀安装使用注意事项:
1、注意:在安装前先将阀芯中的木质支撑物去掉,否则不能使用。
2、安装要求:安装在水泵吸水管的底部,安装时应保证其垂直状态。
3、启动:首次启动前向引水管中充满水之后迅即启动,造成吸水管内半真空状态,将水吸入垂直管,以完成泵水过程。
4、检修:一般情况下使用不必检修。当需要检修时,只需将底阀中口打开,更换阀芯橡胶垫即可,检修后仍按首次启泵方法启动。

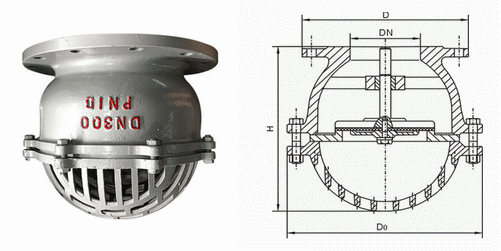

升降式底阀外形结构图:
型号 | 公称通径DN(mm) | 尺寸(mm) | 重量(kg) | |||||||
D | D1 | D2 | b-f | Z-Φd | D0 | h0 | H | |||
H42X-6/10 | 50 | 140 | 110 | 90 | 16-3 | 4-14 | 135 | 17 | 142 | 4 |
65 | 160 | 130 | 110 | 16-3 | 4-14 | 168 | 25 | 180 | 6.5 | |
80 | 185 | 150 | 125 | 18-3 | 4-18 | 198 | 32 | 197 | 8.5 | |
100 | 205 | 170 | 145 | 18-3 | 4-18 | 247 | 40 | 230 | 143.5 | |
125 | 235 | 2500 | 175 | 20-3 | 8-18 | 272 | 43 | 270 | 18 | |
150 | 260 | 225 | 200 | 20-3 | 8-18 | 315 | 38 | 297 | 24 | |
200 | 315 | 280 | 255 | 22-3 | 8-18 | 405 | 65 | 382 | 38 | |
250 | 370 | 335 | 310 | 24-3 | 12-18 | 465 | 84 | 460 | 64 | |
300 |
435 | 395 | 262 | 24-4 | 12-23 | 510 | 90 | 530 | 98 |
提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【升降式底阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
