三通球阀
| 保温三通球阀 |
 |
产品名称： | 保温三通球阀 | |||||
| 型号： | BQ45F/H/PPL | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 碳钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【保温三通球阀】 | |||||||
保温三通球阀详细介绍
保温三通球阀产品介绍：
保温三通球阀系列有两阀座密封L型结构和四阀座密封T型结构两种，用户可根据工况实际情况选择类型，该阀具有造型美观，结构紧凑合理，密封性能好，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流与分流。该阀属保温球阀系列，它具有很好的保温保冷特性，同时又能有效降低管路中介质热量损失，其主要用于石油、化工、冶金、制药、食品等各类系统中。以输送常温下会凝固的高粘度介质。
保温三通球阀规范标准：
| 适用温度 | -28-300℃ |
| 法兰尺寸 | JB79-59、GB9113、SH3406、HG20592-2009、ANSI B16.5、JIS B2212 |
| 检验和试验 | GB/T13927-89、JB/T9092-99 |
| 其余制造规范均按本厂标准 | |
保温三通球阀零件材料：
| 序号 | 零件名称 | 材料名称 | ||||
| 1 | 阀体 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 球体 | 2Cr13 | 304 | 304L | 316 | 316L |
| 3 | 阀座 | 聚四氟乙烯PTFE | ||||
| 4 | 阀杆 | 2Cr13 | 304 | 304L | 316 | 316L |
| 5 | 填料 | V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨复合垫 | ||||
| 6 | 密封圈 | 聚四氟乙烯PTFE、对位聚苯PPL | ||||
| 7 | 垫圈 | V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨复合垫 | ||||

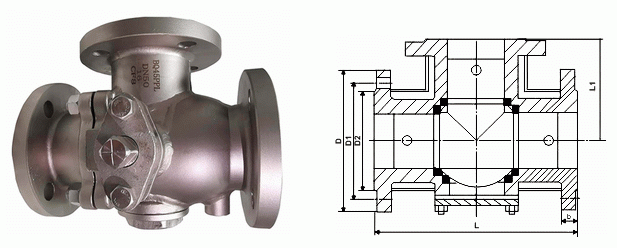

保温三通球阀外形结构图：
保温三通球阀连接尺寸：
| 公称压力PN(Mpa) | 公称通径DN(mm) | 尺寸(mm) | |||||||
| L | L1 | D | D1 | D2 | b | f | Z-φd | ||
| 1.6 | 15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-φ14 |
| 20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | |
| 25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-φ18 | |
| 40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | |
| 50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | |
| 65 | 260 | 130 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | |
| 80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | |
| 100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | |
| 125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-φ18 | |
| 150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | |
| 200 | 550 | 260 | 335 | 295 | 265 | 26 | 3 | 8-φ23 | |
| 250 | 670 | 310 | 405 | 355 | 320 | 30 | 3 | 12-φ25 | |
| 300 | 720 | 370 | 460 | 410 | 375 | 30 | 3 | 12-φ25 | |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【保温三通球阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
