当前位置:首页 >> 真空阀门 >> 真空球阀 >> 手动高真空球阀
更新时间 2024-12-22 0:10:19


真空球阀
    手动高真空球阀
    手动高真空球阀   产品名称: 手动高真空球阀
    型号:GU
    口径:DN10-200
    压力:0.6×106 ~1.3×10-4
    材质:304、316、316L不锈钢

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【手动高真空球阀

       手动高真空球阀详细介绍


    手动高真空球阀产品概述:

    手动高真空球阀是应用在真空系统中(又能适用一定的压力下)开启或切断气流的高真空球阀。手动高真空球阀结构紧凑,美观,密封座补偿设计。有自动补偿密封座磨损功能,启闭力矩小,寿命长等优点。适用的工作介质为带酸、碱性的各类气体或液体。

    手动高真空球阀技术性能:
    适用范围(Pa)

    快卸法兰(KF)2x105~1.3x10-5
    活套法兰16x105~1.3x10-5

    阀门漏率(Pa.L/S)
    ≤1.3x10-5
    介质温度(℃)
    标准出厂:-30~+150
    特殊指定:-30~+240
    安装位置
    任意
    法兰标准
    GB4982;GB/T6070

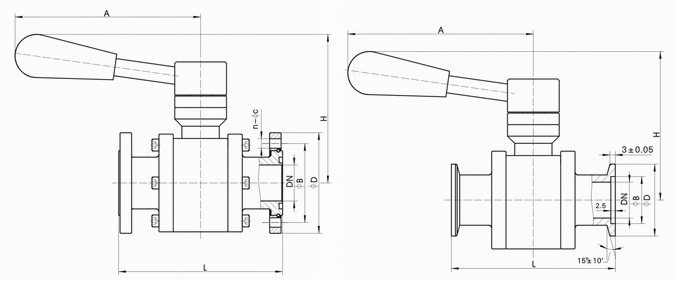

    手动高真空球阀外形结构图:
    今晚十二生肖开什么号码开奖8月28

    手动高真空球阀连接尺寸:
    快卸法兰(KF)连接及外形尺寸(GB4982)
    型号
    通径(DN)
    ΦD
    ΦB
    H
    L
    A
    GU-10/KF
    10 30 12.2 60 92 120
    GU-16/KF
    16
    30
    17.2
    62
    100
    120
    GU-25/KF
    25
    40
    26.2
    75
    114
    150
    GU-40/KF
    40
    55
    41.2
    115
    165
    200
    GU-50/KF
    50
    75
    52.2
    125
    175
    221

    活套法兰连接及外形尺寸(GB/T6070)
    型号
    通径(DN)
    ΦD
    ΦB
    H
    L
    A
    n-ΦC
    GU-10
    10
    55
    40
    60
    90
    120
    4-6.5
    GU-16
    16
    60
    45
    62
    100
    120
    GU-20
    20
    65
    50
    73
    114
    150
    GU-25
    25
    70
    55
    75
    114
    150
    GU-32
    32
    90
    70
    93
    140
    180
    4-9
    GU-40
    40
    100
    80
    115
    165
    200
    GU-50
    50
    110
    90
    125
    175
    221
    GU-63
    63
    130
    110
    166
    186
    230
    GU-80
    80
    145
    125
    175
    198
    290
    8-9
    GU-100
    100
    165
    145
    189
    220
    260
    GU-125
    125
    200
    175
    232
    266
    360
    8-11
    GU-150
    150
    225
    200
    250
    296
    400
    GU-200
    200
    285
    260
    306
    390
    620
    12-12

    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【手动高真空球阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
