三通保温球阀详细介绍
三通保温球阀产品介绍：
三通保温球阀系列有两阀座密封L型结构和四阀座密封T型结构两种，用户可根据工况实际情况选择类型，该阀具有造型美观，结构紧凑合理，密封性能好，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流与分流。该阀属保温球阀系列，它具有很好的保温保冷特性，同时又能有效降低管路中介质热量损失，其主要用于石油、化工、冶金、制药、食品等各类系统中。以输送常温下会凝固的高粘度介质。
三通保温球阀规范标准：
法兰尺寸 |
JB79-59、GB9113、SH3406、HG20592-2009、ANSI B16.5、JIS B2212 |
检验和试验 |
GB/T13927-89、JB/T9092-99 |
其余制造规范均按本厂标准 |
|
三通保温球阀零件材料：
序号 |
零件名称 |
材料名称 |
||||
1 |
阀体 |
WCB |
CF8(304) |
CF3(304L) |
CF8M(316) |
CF3M(316L) |
2 |
阀盖 |
WCB |
CF8(304) |
CF3(304L) |
CF8M(316) |
CF3M(316L) |
3 |
球体 |
2Cr13 |
0Cr18Ni9 |
00Cr19Nill |
0Cr17Ni12Mo2 |
0Cr17Ni12Mo2 |
4 |
阀杆 |
2Cr13 |
0Cr18Ni9 |
00Cr19Nill |
0Cr17Ni12Mo2 |
0Cr17Ni12Mo2 |
5 |
密封圈 |
聚四氟乙烯、对位聚笨 |
||||
6 |
填料 |
V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨复合垫 |
||||
7 |
垫圈 |
V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨复合垫 |
||||
适用温度 |
-28~350℃ |
|||||

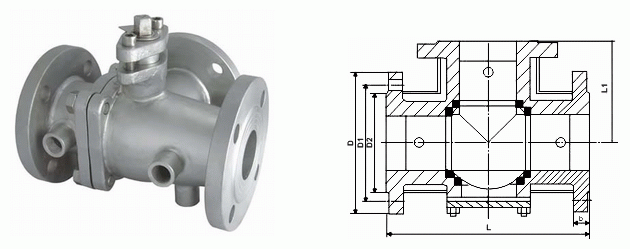

三通保温球阀外形结构图：
三通保温球阀连接尺寸：
公称压力 PN(Mpa) |
公称通径 DN(mm) |
尺寸(mm) |
|||||||
L |
L1 |
D |
D1 |
D2 |
b |
f |
Z-φd |
||
1.6 |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
|
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
|
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-φ18 |
|
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-φ18 |
|
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
|
65 |
260 |
130 |
180 |
145 |
120 |
18 |
3 |
4-φ18 |
|
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
|
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-φ18 |
|
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-φ18 |
|
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-φ23 |
|
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
8-φ23 |
|
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-φ25 |
|
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-φ25 |
|
