| D71J手动衬胶蝶阀 |
 |
产品名称： | D71J手动衬胶蝶阀 | |||||
| 型号： | D71J | ||||||
| 口径： | DN40-200 | ||||||
| 压力： | 0.6-1.6MPa | ||||||
| 材质： | 铸铁、铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【D71J手动衬胶蝶阀】 | |||||||
D71J手动衬胶蝶阀详细介绍
D71J手动衬胶蝶阀产品概述：
D71J手动衬胶蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着阀杆轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门处于全开状态。本类阀门在管道中一般应当水平安装。
D71J手动衬胶蝶阀产品特点:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
D71J手动衬胶蝶阀设计标准：
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
D71J手动衬胶蝶阀密封选型：
密封圈材料代号 |
适用温度 |
适用介质 |
NR |
≤85℃ |
水、空气、酸碱类 |
CR |
≤85℃ |
水、煤气、酸碱类 |
NBR |
≤100℃ |
水、油品 |
EPDM |
≤120℃ |
水、蒸汽、一般酸碱类 |
FKM |
≤150℃ |
水、蒸汽、强酸碱类 |
D71J手动衬胶蝶阀零件材料：
阀体 |
铸铁、球墨铸铁、碳钢、不锈钢 |
蝶板 |
铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料 |
阀杆 |
碳钢镀镍磷、不锈钢 |
阀座密封圈 |
天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM |
手柄 |
铝合金、碳钢 |

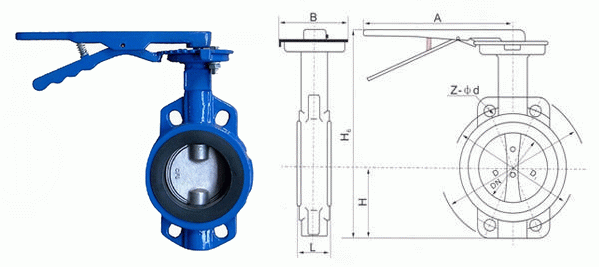

D71J手动衬胶蝶阀外形结构图：
D71J手动衬胶蝶阀连接尺寸：
公称通径 |
公称压力 |
工作压力 |
L |
D |
D1 |
n-Φd |
H1 |
H2 |
S |
H3 |
质量 |
40 |
1.6 |
1.6 |
33 |
150 |
110 |
4-18 |
55 |
100 |
235 |
27 |
2 |
50 |
43 |
165 |
125 |
4-18 |
64 |
120 |
235 |
27 |
2.5 |
||
65 |
46 |
185 |
145 |
4-18 |
80 |
120 |
235 |
27 |
4.5 |
||
80 |
46 |
200 |
160 |
8-18 |
112 |
130 |
265 |
27 |
5.5 |
||
100 |
52 |
220 |
180 |
8-18 |
90 |
145 |
265 |
27 |
6.5 |
||
125 |
56 |
250 |
210 |
8-18 |
112 |
160 |
365 |
32 |
11.5 |
||
150 |
56 |
285 |
240 |
8-22 |
135 |
175 |
365 |
32 |
13.5 |
