油田平板闸阀
高压卡箍平板闸阀 |
产品名称: | 高压卡箍平板闸阀 | ||||||
型号: | Z83Y/ZF83Y/H | ||||||
口径: | DN25-100 | ||||||
压力: | 1.6-42.0MPa | ||||||
材质: | 铸钢、锻钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【高压卡箍平板闸阀】 |
高压卡箍平板闸阀详细介绍
高压卡箍平板闸阀产品介绍:
高压卡箍平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀,则两闸板间的撑开机构可以补充这一压紧力。
高压卡箍平板闸阀应用范围:
高压卡箍平板闸阀适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。适用于天然气开采和净化的长输管线。

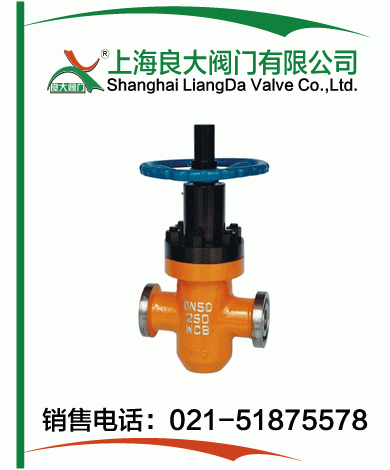

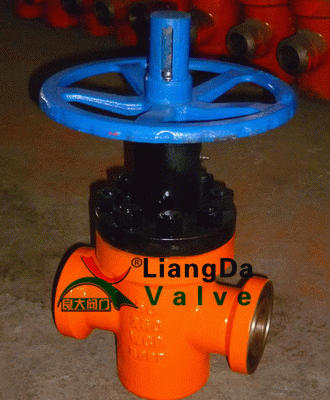

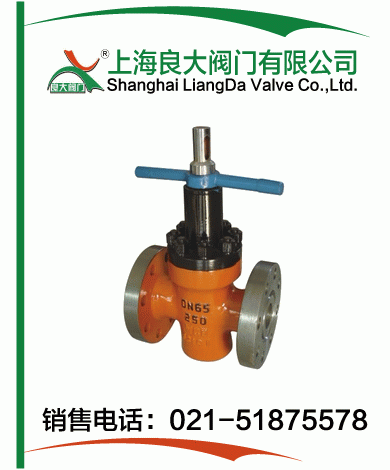

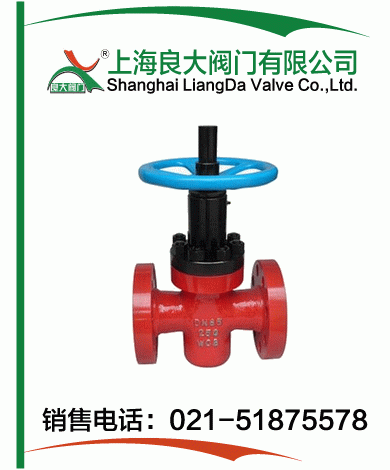

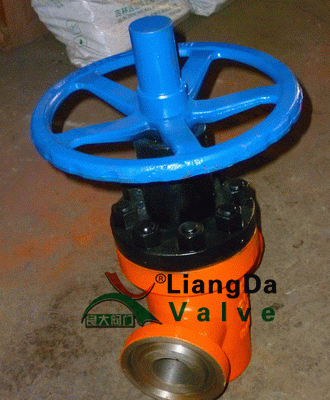

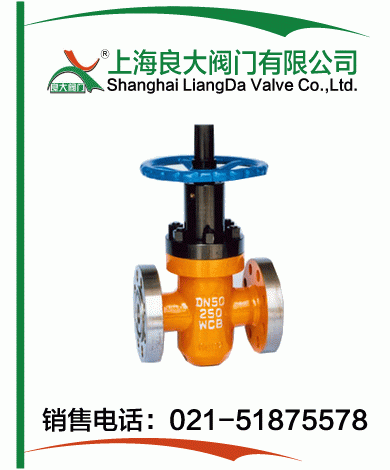

高压卡箍平板闸阀产品实物图:
高压卡箍平板闸阀结构特点:
1.符合国内外先进标准的要求,密封可靠,性能优良,造型美观。
2.闸板与阀座密封面用铁基合金堆焊或司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,耐腐蚀,抗擦伤性能好、使用寿命长。
3.阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。
4.采用楔式弹性闸板结构,中大口径设置滚动轴承,摩擦力小、启闭轻松。
5.可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
高压卡箍平板闸阀采用标准:
设计标准
|
JB/T5298、APl6D
|
|
结构长度
|
法兰
|
GB/T 12221、JB/T 5298
|
焊接
|
GB/T 15188.1
|
|
连接法兰
|
GB/T9113、JB/T 79 ANSl 16.5a
|
|
对焊端
|
GB/T 12224
|
|
试验和检验
|
GB/T3927、JB/T 9092
|
高压卡箍平板闸阀性能规范:
适用范围
|
PN10.0~42.0MPa
|
DN25~200mm
|
|
适用温度
|
-29~121℃
|
||
适用介质
|
普通型
|
石油、天然气、成油品、水等
|
|
抗硫型
|
含H2S、CO2的石油、天然气等
|
||
连接形式
|
法兰端、焊接端、卡箍端
|
||
驱动方式
|
手动、电动、气动等
|
高压卡箍平板闸阀零件材料:
零件名称
|
阀体、阀盖
|
闸板
|
阀杆
|
阀座
|
阀杆螺母
|
填料
|
"Z"型
|
WCB、铬钼钢
|
合金钢(焊硬质合金)
|
不锈钢
|
合金钢(焊硬质合金)
|
铝青铜
|
聚四氟乙烯、氟橡胶 PTFE、
|

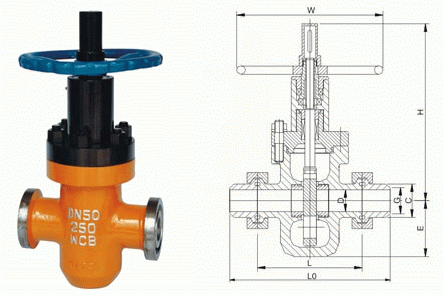

高压卡箍平板闸阀外形结构图:
高压卡箍平板闸阀连接尺寸:
公称压力(MPa)
|
公称通径(mm)
|
尺寸(mm)
|
|||||||
D
|
G
|
C
|
L
|
E
|
H
|
W
|
Lo
|
||
16.0
20.0 |
25
|
22
|
27
|
35
|
180
|
64
|
255
|
180
|
270
|
32
|
28
|
33
|
48
|
200
|
69
|
307
|
200
|
430
|
|
40
|
35
|
40
|
64
|
210
|
82
|
356
|
240
|
430
|
|
50
|
47
|
52
|
70
|
240
|
100
|
400
|
260
|
460
|
|
65
|
57
|
63
|
89
|
260
|
126
|
420
|
280
|
500
|
|
80
|
72
|
78
|
108
|
280
|
157
|
475
|
320
|
550
|
|
100
|
92
|
98
|
130
|
330
|
183
|
585
|
350
|
630
|
|
25.0
|
25
|
22
|
27
|
54
|
180
|
64
|
255
|
180
|
380
|
32
|
29
|
34
|
60
|
210
|
69
|
307
|
200
|
430
|
|
40
|
36
|
43
|
64
|
210
|
82
|
356
|
240
|
430
|
|
50
|
46
|
52
|
70
|
240
|
100
|
379
|
260
|
460
|
|
65
|
58
|
63
|
89
|
260
|
125
|
402
|
280
|
500
|
|
80
|
72
|
78
|
108
|
280
|
157
|
475
|
320
|
550
|
|
100
|
90
|
96
|
130
|
330
|
183
|
548
|
350
|
630
|
|
35.0
42.0 |
25
|
22
|
27
|
54
|
180
|
64
|
255
|
180
|
380
|
32
|
29
|
34
|
60
|
210
|
69
|
307
|
200
|
430
|
|
40
|
36
|
43
|
64
|
210
|
82
|
365
|
240
|
430
|
|
50
|
46
|
52
|
70
|
240
|
100
|
379
|
260
|
460
|
|
65
|
58
|
63
|
89
|
260
|
125
|
402
|
280
|
500
|
|
80
|
72
|
78
|
108
|
280
|
157
|
475
|
320
|
550
|
|
100
|
90
|
96
|
130
|
330
|
183
|
548
|
350
|
630
|
提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【高压卡箍平板闸阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
