电站止回阀
| 空排止回阀 |
 |
产品名称： | 空排止回阀 | |||||
| 型号： | H48H/Y | ||||||
| 口径： | DN50-400 | ||||||
| 压力： | PN1.6-32.0MPa | ||||||
| 材质： | 碳钢、锻钢、不锈钢、铬钼钢等 | ||||||
|
|||||||
| 您正在浏览：【空排止回阀】 | |||||||
空排止回阀详细介绍
空排止回阀产品概述：
空排止回阀是一种主阀瓣设在阀体主流道上，阀体侧部设一排空口，在排空口设有一排空口阀片并通过连杆与主阀瓣连接，连杆中部与阀体销接，安装在火电机组的高压给大泵出口管道上，防止给水倒流，保护给水泵的阀门，其配合水泵最小流量自动再循环旁阀工作，当给水泵在低负荷或者出口截门关闭状态时，自动再循环旁路阀应处于开启位置，以保证水泵的安全运行。当空排止回阀开启时，再循环旁路阀就自动关闭。
空排止回阀工作原理：

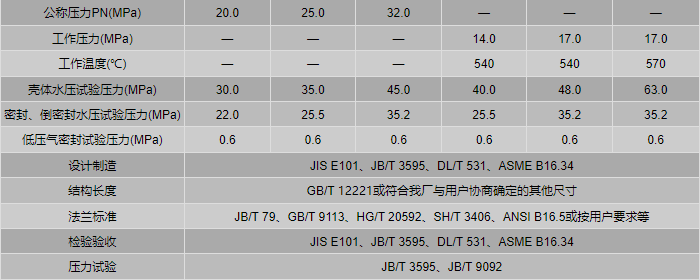

空排止回阀技术规范：空排止回阀工作时，打开出口阀，给水泵启动，给水达到一定的压力后，主阀瓣在给水压力的作用下升一定的高度，推离主阀座密封端面，给水即流出。同时由于主阀瓣的上升，带动连杆转动，拨动排空口阀片，关闭排空口。当给水流量减少时，阀瓣下落，推动连杆拨开排空阀片，排空口打开，开启再循环门维持水泵最小的允许流量。当停泵时，阀瓣自动下落，关闭阀口通道，从而防止高压水锤对给水系统的破坏。

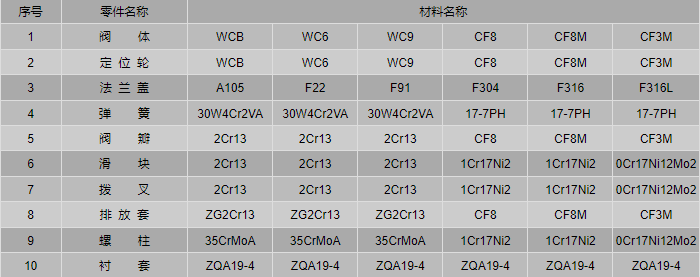

空排止回阀零件材料：

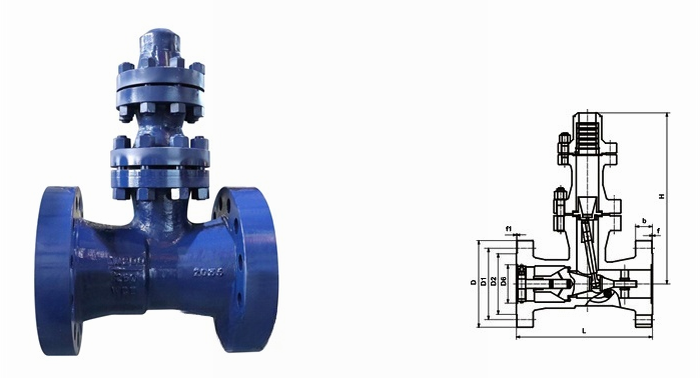

空排止回阀外形结构图：

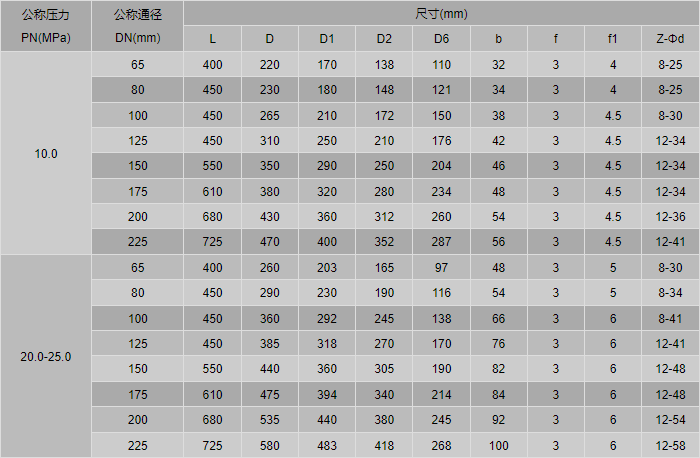

空排止回阀外形尺寸表：
空排止回阀订货参数：
尊敬的客户！如果您需要订购我公司电站阀系列产品，咨询时请说明公称通径、压力等级、材质、连接端执行标准、使用介质及工作温度等，我公司可按客户需求承接定制，本产品有铸造和锻造两种，锻钢常用材料主要有：A105、F22、F91、F304、F316及F316L等。本阀安装时应垂直安装。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【空排止回阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
